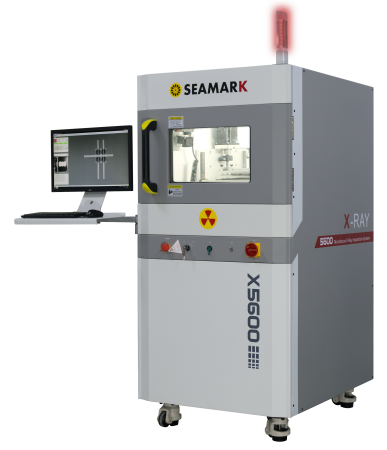

Рентгеновская установка X5600 производства Seamark ZM – это компактная установка неразрушающего контроля с микрофокусной трубкой закрытого типа. Такая установка идеально подходит в качестве инспекционного оборудования для научно-исследовательских предприятий, лабораторий, участков контроля качества, учебных заведений. Благодаря своим размерам рентген X5600 можно с лёгкостью разместить даже в условиях ограниченного пространства.
Установка неразрушающего контроля X5600 идеально подходит для контроля пайки микросхем и проверки их внутренней структуры. С помощью рентгена и его программного обеспечения можно не только выявить короткие замыкания между выводами, находящимися под корпусами микросхем, но и рассчитать для них процент пустот. Особенно актуально это для инспекции печатных узлов с микросхемами BGA.
Кроме того, с помощью предустановленного ПО можно измерять геометрические параметры печатного узла или электронного компонента: расстояние между точками, между линиями, между центрами окружностей, радиус и диаметр окружности, угол и др. Также можно сохранять снимки с проведёнными измерениями и дополнять их комментариями. Для повышения точности измерений все рентгены X5600 калибруются на заводе-изготовителе перед отправкой конечному пользователю. По предварительному согласованию инструмент для калибровки (калибровочная плата) может быть поставлен вместе с рентгеном.
Для инспекции образцов под углом рентген X5600 имеет наклонный рабочий стол, который может наклоняться в одной плоскости на угол +/- 30°. В рабочей камере рентгеновской установки X5600 имеется специальный вращающийся шпиндель с держателем для образца. С его помощью можно вращать изделие на 360°, если это изделие небольшого размера.
|
Производитель
|
Seamark ZM Technology |
|
Страна производства
|
КНР |
|
Габаритные размеры (Д х Ш х В)
|
850 х 1005 х 1700 мм |
|
Энергопотребление
|
2,5 кВт, 220 В, 50 Гц |
|
Максимальная мощность
|
8 Вт |
|
Тип рентгеновской трубки
|
Микрофокусная, закрытого типа, необслуживаемая |
|
Напряжение трубки
|
40 - 90 кВ |
|
Ток трубки
|
10 - 200 мкА |
|
Максимальный размер образца
|
280 х 320 мм |
|
Масса оборудования
|
750 кг |
|
Тип детектора
|
Плоскопанельный цифровой |
|
Модель рентгена
|
X5600 |
|
Величина утечки рентгеновского излучения
|
стандартная ≤1 мкЗв/ч (фактическая ≤0,5 мкЗв/ч) |
|
Фокальное пятно
|
15 мкм |
|
Размер матрицы
|
768 х 768 пикс |
|
Разрешающая способность детектора
|
5,8 пар линий на мм |
|
Разрядность АЦП
|
16 бит |
|
Управление
|
Промышленный компьютер на базе 64-битной Win7/Win10 |
|
Число градаций серого
|
65 536 |
|
Частота кадров
|
до 40 fps |
