Инспекционный конвейер для печатных плат устанавливается перед конвекционной печью оплавления припоя и предназначен для визуального контроля печатных узлов до процесса пайки. Такая организация производства позволяет существенно снизить возможную стоимость ремонта печатного узла в случае обнаружения какого-либо брака, так исправить ошибку до оплавления значительно проще. Кроме того, на инспекционном оператор до пайки может вручную поставить какие-то компоненты, которые не мог установить автоматический установщик.

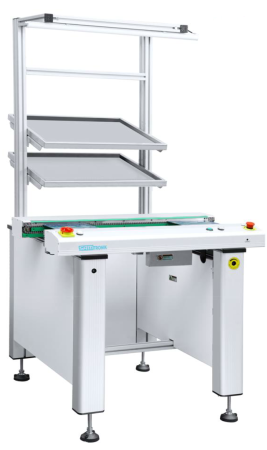

Инспекционный конвейер SMA-1B100XL может работать в двух режимах: в режиме инспекционного конвейера и в автоматическом, как простой соединительный. Инспекционный конвейер в своём стандартном исполнении работает с печатными платами размером от 80 х 70 мм до 500 х 500 мм.
Основные особенности:
- надёжный и прочный корпус из алюминиевого профиля и стальных листов;
- наличие верхнего освещения;
- возможность установки дополнительных полок (опция);
- два режима работы.
|
Производитель
|
Samtronik International Limited |
|
Габаритные размеры
|
1000 х 990 х 2200 мм |
|
Высота загрузки
|
910 мм +/- 30 мм |
|
Максимальная вес печатной платы
|
1,5 кг |
|
Максимальная высота компонентов
|
+/- 30 мм |
|
Направление движения плат
|
Слева направо или справа налево |
|
Электропитание
|
220 В, 50/60 Гц, 0,5 кВт |
|
Расположение органов управления
|
Фронтальная сторона |
|
Фиксированный рельс
|
Передний |
|
Минимальная толщина печатной платы
|
от 0,7 до 4,0 мм |
|
Подключение воздуха
|
0,6 Мпа, <10 л/мин |
|
Интерфейс
|
SMEMA |
|
Размеры печатных плат
|
от 80 х 70 мм до 500 х 500 мм |
|
Регулировка ширины конвейера
|
Ручная (автоматическая - опционально) |
|
Масса
|
150 кг |
