Описание

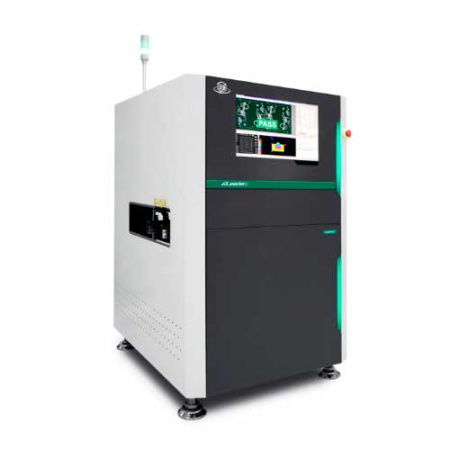

Установка обеспечивает полнофункциональную инспекцию с наиболее точным измерением высоты, площади и объема нанесенной паяльной пасты.
Получаемое изображение высоким разрешением, полученное с помощью высокоскоростной камеры и уникальной системой подсветки, позволяет установке четко определять качество нанесения. Инновационный метод автоматической компенсации коробления и измерения высоты разработан на основе применения цветового фильтра. Эффективное сочетание высококачественного цветного 2D-контроля и большого диапазона 3D-измерений позволяет легко идентифицировать контактные площадки для установки начального уровня измерения высоты пасты.
Метод полностью исключает влияние искривления печатной платы. Процесс полностью автоматический, никаких действий от пользователя не требуется. Измерение высоты и оценка формы оттиска производится на основе технологии фазовой профилометрии (PMP). Двунаправленная проекционная система обеспечивает точное и устойчивое к помехам измерение высоты и объема пасты.
Основные особенности
- Система контроля качества нанесения паяльной пасты, встраиваемая в производственную линию
- Круговая система LED подсветки
- Два проектора структурированного освещения
- Управление с помощью широкоформатного сенсорного экрана
- Cистема компенсации изгиба ПП
- Система считывания штрих-кода
- ПО автоматического импорта данных Gerber
- Автоматическое обучение
Производитель
|
ALEADER Europe LTD |
Страна производства
|
Израиль |
Особенности
|
Система контроля качества нанесения паяльной пасты, встраиваемая в производственную линию, Круговая система LED подсветки, Два проектора структурированного освещения, Управление с помощью широкоформатного сенсорного экрана |
Разрешение по оси Z
|
0,25 мкм |
Типы выявляемых дефектов
|
перемычки, излишнее количество припоя, недостаточное количество припоя, измерение параметров оттиска в 3D, смещение оттиска |
Область инспекции ПП
|
450 X 500 мм |
