Системы промышленной томографии
Промышленная томография позволяет увидеть скрытые дефекты без разрушения самого объекта. Производители применяют разные модели томографов: от компактных настольных систем для лабораторий до высокомощных установок размером с комнату, способных «просветить» толстый слой стали. Главная задача такой техники – дать инженерам полную картину того, что происходит внутри материала или узла.
Назначение томографов
Они выполняют неразрушающий контроль (NDT) на уровне микроструктуры. С помощью такой техники вы можете обнаружить мельчайшие трещины, поры или включения, которые не видны на 2D-рентгене.
Контроль BGA рентгеном применяют для проверки качества пайки под корпусом микросхемы или поиска других внутренних дефектов. Эта методика делает быстрым и точным контроль качества сборки сложных печатных плат (PCB).
Виды и особенности оборудования

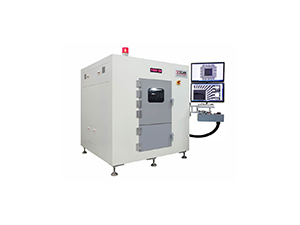

В качестве примера образцовой инженерии стоит выделить модели XSCAN. Это южнокорейская разработка компании XAVIS, специально «заточенная» под нужды SMT-производств и микроэлектроники.
Лидеры сегмента:
- XCT8500 – это лидер в мире анализа, обеспечивающий эталонную четкость. Эту модель выбирают, нужна техника премиум-класса с высокой производительностью.
- AX9500 выбирают, если требуется полная автоматизация и способность работать с разными форматами изделий в потоковом режиме.
Технические характеристики (на базе аналогов)
Современная система X-ray CT обеспечивает микронное разрешение (вплоть до 1-2 мкм). Чтобы просветить плотные материалы, используются высоковольтные трубки мощностью до 130-160 кВ. Для создания полноценной 3D-модели установки оснащаются вращающимися столами и осями с 5 и более степенями свободы (5+ DOF). Все это сочетается с мощным ПО, которое не только создает изображение, но и автоматически ищет пустоты (voids) и сохраняет результаты исследования в базу.
Применение
Область использования томографов вышла за пределы простых лабораторий и охватила почти все сферы высоких технологий.
В SMT-производстве критически важна томография пайки, контроль BGA-контактов и поиск микропустот. Аэрокосмическая и автомобильная промышленности используют рентген для проверки лопаток турбин и деталей двигателей. Рентгеновская томография для контроля незаменима при анализе литых изделий, композитов и пластика. В материаловедении и R&D это базовый инструмент для изучения структуры новых сплавов.
Преимущества
Переход на 3d томограф для электроники – это не просто дань моде. Эта технология экономит деньги и время. Проблему можно найти на раннем этапе, не тратя время на «вскрытие» и порчу дорогих компонентов. Промышленная 3D визуализация позволяет рассмотреть дефект под любым углом. Еще один плюс – полная архивация результатов: у вас будет цифровой «снимок» каждой детали, отгруженной клиенту.
Заключение
Современные системы промышленной томографии – это ключ к отсутствию брака на производстве, а также точности и безопасности выпускаемой техники. Если вы хотите внедрить такие решения, то компания «Новые Технологии» предложит вам оптимальные решения. У нас есть оборудование таких марок: Seamark ZM Technology, XAVIS X-Ray, UNICOMP и других. Мы поможем интегрировать оборудование в ваш производственный процесс, обеспечим профессиональное обучение сотрудников и оперативную сервисную поддержку.
