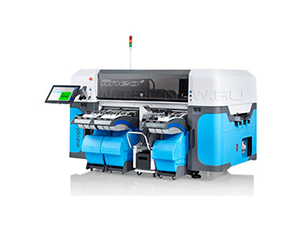

Автоматические установщики электронных компонентов (Pick and Place)
Поверхностный монтаж (SMT) – основа современной радиоэлектронной промышленности. Скорость, с которой плата собирается на конвейере, и процент выхода годных изделий напрямую зависят от главного узла сборочной линии – автомата установки компонентов.
Установщики электронных компонентов (или SMD-монтажники) – это высокоточные роботизированные комплексы. Их задача: захватить деталь из питателя с помощью вакуумного сопла, распознать ее ориентацию через систему технического зрения, перенести на печатную плату и с микронной точностью установить на контактные площадки, покрытые паяльной пастой. Любое профессиональное оборудование для монтажа печатных плат оценивается по трем ключевым критериям: скорости, точности и универсальности.
Производительность и скорость работы (CPH)
Скорость автоматов измеряется в CPH (Components Per Hour – компонентов в час). Это важнейший параметр при проектировании цеха:
- Для прототипирования и мелких серий достаточно автоматов со скоростью 5 000–15 000 CPH.
- Для контрактных производств требуются машины среднего класса: 30 000–60 000 CPH.
- В крупносерийном производстве (смартфоны, автоэлектроника) применяется высокоскоростное оборудование для SMT-монтажа модульного типа, где реальная скорость линии может превышать 150 000 CPH.
Однако заявленная производителем максимальная скорость (теоретическая) всегда отличается от реальной (по стандарту IPC). Реальная скорость зависит от оптимизации траектории перемещения головы автомата, типа компонентов и количества смен инструмента.
Точность, зрение и повторяемость процесса
Современный автоматический установщик печатных плат обязан справляться с миниатюризацией электроники. Сегодня нормой является работа с пассивными компонентами размера 0201 и даже 01005, а также микросхемами BGA и QFN с шагом выводов 0.3 мм:
- Чип-компоненты. Для их захвата используются мультисопловые роторные или револьверные головы. Камера распознает деталь «на лету» (on-the-fly vision), не замедляя движение портала.
- Микросхемы сложной формы. Требуют использования стационарных камер высокого разрешения (Up-looking camera). Автомат подносит деталь к камере, алгоритмы вычисляют смещение по осям X, Y и угол поворота (θ), после чего вносятся корректировки перед установкой.
- Точность позиционирования. Измеряется в микрометрах (мкм). У передовых машин этот показатель достигает ±25 мкм при 3 Сигма.
- Повторяемость процесса. Автомат должен ставить миллионный компонент так же точно, как и первый. Это обеспечивается за счет литых чугунных или гранитных станин, гасящих вибрации, и использования линейных двигателей (Linear Motors) вместо традиционных шарико-винтовых передач.
Питатели: кровеносная система автомата
Какой бы быстрой ни была Pick and Place машина для электроники, без надежной подачи деталей она бесполезна. Питатели (фидеры) отвечают за пошаговую подачу компонентов в зону захвата:
- Ленточные питатели (Tape and Reel). Самый распространенный тип. Бывают пневматическими (устаревший вариант) и электрическими. Электрические интеллектуальные фидеры имеют встроенные двигатели, шаг подачи настраивается программно, что исключает потерю мелких чипов при рывках ленты.
- Вибробункеры. Для деталей, поставляемых в россыпи («трубках»).
- Матричные поддоны (Tray). Для подачи крупных и дорогих микросхем, модулей памяти, процессоров.
Интеллектуальные питатели считывают штрих-коды катушек. Если оператор по ошибке установит катушку с резисторами 10 кОм вместо 1 кОм, автомат заблокирует работу и выдаст ошибку, предотвращая брак целой партии.
Формирование производственной линии
Качественный установщик SMD не работает в вакууме. Он встраивается в цепочку между трафаретным принтером (наносит пасту) и конвекционной печью (оплавляет припой).
Конечная линия поверхностного монтажа, цена которой складывается из стоимости всех этих модулей, конвейерных систем и систем оптической инспекции (AOI), рассчитывается индивидуально. Правильный подбор автомата установки позволяет сбалансировать линию так, чтобы ни одна из машин не простаивала в ожидании другой.
При выборе оборудования оценивайте не только скорость работы, но и программное обеспечение: насколько легко перевести станок на сборку нового изделия, поддерживает ли он импорт CAD-данных платы и есть ли интеграция с ERP-системами завода.
