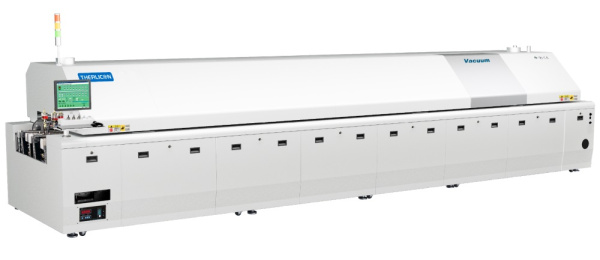

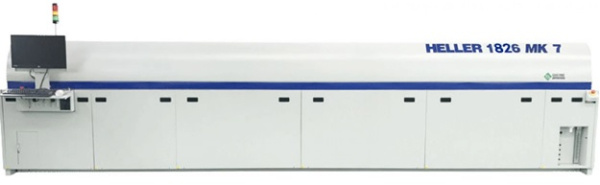

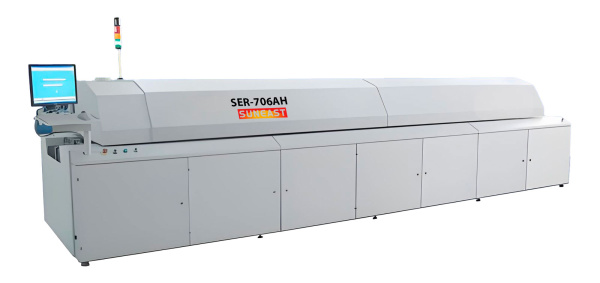

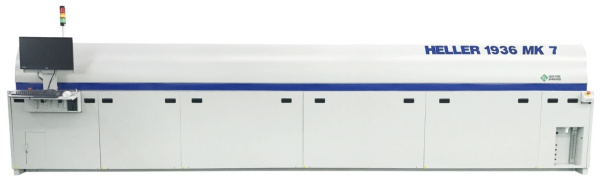

Конвейерные конвекционные печи (пайка оплавлением)
Конвекционная пайка предусматривает нагревание платы, установленных элементов и оплавление припоя посредством конвекции горячей воздушной массы. Использование конвекционных конвейерных печей для оплавления позволяет автоматизировать процесс, обеспечивая высокоточное поддержание профиля, своевременную смазку механизмов и предотвращение аварий. Современные решения дают возможность регулировать скорость движения конвейера, температуру и нагрузки, визуализировать проход плат по печному тоннелю.
Основные преимущества печи оплавления припоя:
- точность температурного контроля;
- оптимизированная термостойкость и теплопередача;
- гибкость настройки;
- поддержка разных профилей;
- высокая производительность;
- низкая «цена жизненного цикла»: современные системы минимизируют энергопотребление;
- интегрированная система очистки газопотоков;
- низкие затраты на ТО;
- более низкая цена и более равномерный предварительный нагрев по сравнению с устройствами с ИК-излучением.
Виды конвекционных конвейерных печей для оплавления и их особенности
| Модель |
Число зон нагревания / охлаждения |
Максимальная ширина ПП, мм |
Максимальная скорость конвейера, мм/мин |
Уникальные функции |
| JTR-800 |
8/3 |
400 |
2000 |
усовершенствованная конфигурация охлаждающей системы;
замкнутый цикл контроля подачи азота;
система термопрофилирования;
|
| JTR-1000 |
10/3 |
400 |
2000 |
повышенная эффективность теплопередачи;
дополнительная герметизация конструкции;
быстрое нагревание и переход в рабочий режим после пуска.
|

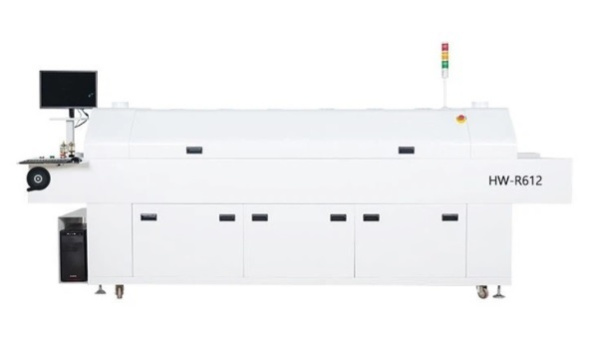

| HWGC R-612 |
12/2 |
350 |
600 |
термопара для мониторинга температурной компенсации в каждой зоне;
прецизионный контроллер для оперативного реагирования на температурные изменения;
спецреле для повышения эффективности рассеивания теплоэнергии;
защита от перегревания; диагностирование неполадок, световая и звуковая сигнализация;
защита от отключения питания.
|
| NS-BM-W1045 |
5/5 |
400 |
1000 |
центральная поддержка для широких плат;
движение одновременно с конвейером;
исполнение с 2 конвейерами;
никель-хромовые нити накала особой конструкции, обеспечивающие повышенную скорость нагревания.
|
Конвекционные печи оплавления применяются для пайки компонентов сложной печатной платы в электронике высокой плотности, производства электронных систем управления для автомобилей, пайки плат для медоборудования с высокими требованиями к надёжности.
Как выбрать печи оплавления припоя
При выборе конвекционные печи оплавления припоя необходимо определить:
- Минимальную скорость конвейера.
- Время оплавления.
- Длину рабочей зоны.
- Предельный температурный режим: для свинцовой технологии хватит 300 °С.
- Интерфейс передачи данных установщиком элементов, блоками — если печь будет размещена в линии.
- Ширину конвейера.
- Тип конвейера: при 2-сторонних ПП выбирают цепной, 1-сторонних — сетчатый.
- Многослойность платы: для менее теплоёмких (1,5 мм) выбирают упрощённые модели.
- Число зон. Чем больше зон нагревания (но не менее 4) и охлаждения (но не менее 2), тем легче настраивать термопрофиль.
Наши услуги
Компания «Новые Технологии» предлагает консультации по подбору оборудования, установку, настройку и обучение персонала, а также техподдержку и гарантийное обслуживание.
Печи оплавления припоя позволяют достичь высоких показателей производительности и качества за счет равномерного и точного нагрева с минимумом окисления.
Проконсультируйтесь с менеджером и сделайте запрос коммерческого предложения!
Часто задаваемые вопросы о конвекционных конвейерных печах
При выборе конвекционной конвейерной печи обычно смотрят на объем производства, тип печатных плат, требования к термопрофилю, скорость конвейера, ширину рабочей зоны, температурный режим и совместимость с линией. Для серийного производства важны не только паспортные характеристики, но и стабильность процесса, удобство настройки профиля и предсказуемость результата на реальных изделиях.
Количество зон подбирают под конкретную плату, паяльную пасту и требуемый термопрофиль. В общем случае большее число зон дает более гибкую настройку процесса и облегчает работу со сложными или теплоемкими изделиями. Для оценки важно смотреть не только на число зон, но и на то, насколько печь позволяет точно управлять нагревом и охлаждением в реальном технологическом цикле.
Азот используют тогда, когда требуется уменьшить окисление, повысить стабильность смачивания и улучшить качество пайки на сложных изделиях. Для части процессов работа на воздухе остается достаточной, но при повышенных требованиях к качеству, плотному монтажу и ряду бессвинцовых задач азотная среда может давать более стабильный результат.
Да, конвекционные конвейерные печи широко применяются для бессвинцового процесса. При выборе важно убедиться, что оборудование поддерживает необходимый температурный диапазон, позволяет стабильно отрабатывать профиль под конкретную пасту и обеспечивает равномерный нагрев платы без перегрева чувствительных компонентов.
Максимальная температура и скорость конвейера сами по себе не показывают, как печь поведет себя на реальном изделии. На качество оплавления влияют тепловая масса платы, количество слоев, плотность монтажа, тип пасты, ширина конвейера, конфигурация зон и возможность точно воспроизводить термопрофиль. Поэтому оценивать печь нужно по совокупности параметров, а не по одной характеристике.
Чем сложнее изделие и выше требования к повторяемости, тем важнее количество зон и точность их настройки. Большое число зон помогает плавнее прогреть плату, выдержать пасту в нужном диапазоне, контролировать пик температуры и охлаждение. Для простых изделий может хватить компактной печи, а для серийной SMT-линии с разной номенклатурой лучше выбирать модель с запасом по зонам и длине нагрева.
Скорость конвейера связана с термопрофилем, длиной нагревательной зоны, типом пасты и тепловой массой платы. Если увеличить скорость без перенастройки температур, плата может не успеть прогреться и выйти с непропаями. Если замедлить процесс слишком сильно, возрастает риск перегрева, избыточного окисления и повреждения чувствительных компонентов.
Конвекция равномернее передает тепло сложным платам, компонентам разной высоты и участкам с разной тепловой массой. Инфракрасный нагрев сильнее зависит от цвета, материала и геометрии элементов, поэтому на плотных платах сложнее обеспечить одинаковый прогрев. Для промышленного SMT-монтажа конвекционные конвейерные печи обычно дают более стабильный и повторяемый процесс.
Типичные признаки — нестабильный профиль, большая разница температур на одной плате, рост дефектов после смены изделия, сложность подобрать настройки без перегрева компонентов, недостаточная ширина конвейера или малая производительность. В такой ситуации стоит проверить профиль на реальной плате и оценить, хватает ли печи зон, мощности, ширины и системы охлаждения.
