Программируемые источники питания постоянного тока
Обычный блок питания просто выдает заданное напряжение. Для разработки и ремонта электроники этого мало: если на макетной плате возникнет короткое замыкание, простой адаптер сожжет дорогие компоненты за доли секунды. Чтобы контролировать процесс питания прототипов и стендов, применяют программируемые источники питания постоянного тока.
Суть таких приборов – полный контроль над выходным сигналом. Инженер задает напряжение с точностью до милливольта и аппаратно фиксирует предел тока (OCP – Over Current Protection). Если потребление превысит этот лимит, блок мгновенно ограничит ток, сбросив напряжение. Элементная база на плате выживет.
Импульсные или линейные ПИП: в чем разница
Выбирая ПИП (программируемый источник питания), первым делом смотрят на схемотехнику. От способа преобразования энергии зависит чистота выходного сигнала.
Линейные блоки Собраны на базе тяжелого понижающего трансформатора. Выходной каскад работает в линейном режиме, а излишки мощности рассеиваются на радиаторах в виде тепла:
- Плюс: Линейный регулируемый источник питания выдает идеально чистый сигнал. Высокочастотных пульсаций (Ripple & Noise) практически нет. Блок без просадок реагирует на резкие скачки потребления.
- Минус: Низкий КПД (обычно 40-50%), большой вес и крупные габариты.
- Где нужны: Отладка чувствительных радиочастотных трактов, АЦП/ЦАП, медицинских датчиков и высокоточной измерительной аппаратуры.
Импульсные блоки преобразуют напряжение на высоких частотах с помощью ШИМ-контроллера:
- Плюс: Компактность и мощность. Легкий прибор может выдавать киловатты энергии при КПД выше 90%.
- Минус: Из-за работы ключей на выходе всегда есть высокочастотные помехи. Они могут наводиться на чувствительные микросхемы.
- Где нужны: Зарядка тяговых АКБ, гальваника, питание промышленных контроллеров, тестирование мощных электродвигателей.
Зачем нужна компенсация (Sense)
Если вы передаете ток в десятки ампер по длинным проводам, часть напряжения падает на самих кабелях. На дисплее блока светится 12 В, а до платы доходит только 11.4 В. Профессиональные программируемые источники питания решают это через 4-проводное подключение (функция Sense). Две толстые жилы несут ток, а две тонкие подключаются прямо к клеммам нагрузки для замера реального напряжения. Блок видит просадку и автоматически завышает напряжение на выходе, чтобы компенсировать потери в кабеле.

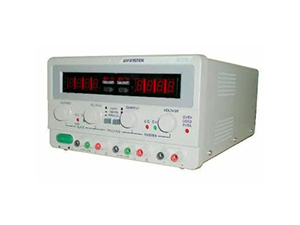

Многоканальный лабораторный источник: питание сложных схем
На столе разработчика цифровой технике редко хватает одного номинала. Типичному контроллеру нужно 3.3 В для логики, 5 В для шины USB и 24 В на силовые реле. Ставить на стол три разных блока неудобно.
Для таких задач берут многоканальный лабораторный источник. В одном корпусе работают два, три или четыре независимых канала с полной гальванической развязкой. Их можно комбинировать аппаратно:
- Последовательно: чтобы просуммировать напряжение для высоковольтных тестов.
- Параллельно: чтобы удвоить выходной ток, если мощности одного канала не хватает для старта тяжелой нагрузки.
В серийном производстве такими блоками управляет не человек. Стендовый компьютер интегрируется с источником по протоколам SCPI (через интерфейсы LAN, USB или GPIB). Алгоритм сам подает серии напряжений на тестируемое устройство, считывает токи потребления и бракует неисправные платы на конвейере.
