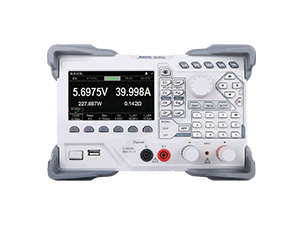

Программируемая электронная нагрузка постоянного тока
Тестировать мощные блоки питания, аккумуляторы и преобразователи на обычных резисторах – долго, неточно и опасно. Резистор перегревается, его сопротивление «плывет». А сымитировать короткое замыкание или резкий скачок потребления вручную практически невозможно. Для жесткой и точной диагностики источников тока применяется программируемая электронная нагрузка.
Прибор подключается к источнику питания. Он поглощает его энергию, рассеивая ее на мощных силовых транзисторах в виде тепла (либо возвращая обратно в сеть, если это рекуперативная модель). Инженер задает сложный сценарий потребления, а прибор аппаратно его отрабатывает, записывая реакцию испытуемого устройства.
Базовые режимы тестирования: CC, CV, CR и CP
Современные электронные нагрузки умеют имитировать любое поведение потребителей. Для этого предусмотрено четыре классических аппаратных режима работы:
- CC (Constant Current – постоянный ток). Прибор забирает из цепи строго заданный ток, игнорируя просадки напряжения на источнике. Это стандартный стресс-тест: так проверяют, вытянет ли блок питания заявленные амперы и не уйдет ли в тепловую защиту.
- CV (Constant Voltage – постоянное напряжение). Нагрузка динамически меняет свое потребление тока так, чтобы удерживать на клеммах источника заданное напряжение. Режим незаменим для отладки зарядных устройств.
- CR (Constant Resistance – постоянное сопротивление). Аппаратная имитация реальной резистивной нагрузки (например, длинной линии передачи или ТЭНа).
- CP (Constant Power – постоянная мощность). Чем сильнее проседает напряжение источника, тем больше тока забирает прибор, сохраняя общую потребляемую мощность (P = U × I). Типичный сценарий при тестировании импульсных DC-DC преобразователей.
Для потоковой проверки телеком-стоек и серверов на конвейере обычно устанавливается нагрузочный модуль для проверки блоков питания. Он прогоняет устройство по всем перечисленным режимам автоматически, отбраковывая дефектные изделия без участия человека.
Требования к лабораторному оборудованию
Для R&D-отделов и разработки новой электроники базовых функций мало. Схемотехникам требуется прецизионная электронная нагрузка для лабораторий, которая работает не просто как поглотитель энергии, но и как высокоточный измерительный комплекс.
Главные метрологические параметры, на которые смотрят инженеры:
- Скорость нарастания тока (Slew Rate). Определяет, за сколько микросекунд прибор перейдет, например, от 0 до 100 А. Высокий показатель критически важен для имитации жестких переходных процессов (старт компрессора, запуск мощного электродвигателя).
- Дискретность установки. Минимальный шаг регулировки. В прецизионном классе он достигает долей миллиампера. Это необходимо при отладке цепей питания носимой электроники (смарт-часов, IoT-датчиков).
- Пульсации и шумы (Ripple & Noise). Внутренние помехи измерительного тракта нагрузки не должны накладываться на сигнал тестируемого устройства. Чем чище тракт, тем достовернее результат на экране осциллографа.
- Разрядная характеристика. Важнейшая функция для тестирования тяговых АКБ, суперконденсаторов и топливных элементов. Инженер задает ток разряда и напряжение отсечки, а прибор строит точный график падения напряжения во времени, вычисляя реальную емкость батареи в ампер-часах.
От чего зависит стоимость прибора
Оборудование подбирают строго под задачи. На рынке есть как компактные настольные версии на 150 Вт, так и промышленные стойки, способные поглощать десятки киловатт.
Итоговая цена электронной нагрузки DC формируется из трех параметров: максимальной рассеиваемой мощности, динамического диапазона (частоты переключения в динамическом тесте) и наличия цифровых интерфейсов (LAN, USB, GPIB) для интеграции в стенды автоматизированного тестирования.
Если для оснащения рабочего места или производственной линии вам нужна надежная программируемая электронная нагрузка, купить ее следует только после точного расчета токов. Рекомендуется брать прибор с запасом по мощности в 20-30%, чтобы его система охлаждения не работала на пределе возможностей.
