В современной микроэлектронике, где плотность монтажа постоянно растет, а компоненты уходят в скрытые корпуса типа BGA, LGA или QFN, классическая оптическая инспекция (AOI) перестает быть достаточным инструментом контроля. Визуальный осмотр позволяет оценить только внешнее состояние паяного соединения, оставляя «слепые зоны» под корпусом компонента.
Рентгеновский контроль и томография позволяют перейти от простого выявления брака к инженерному анализу причин отказов, когда важно понять, почему дефект возник и как его исключить на следующей партии. Такой подход важен для отраслей, где отказ одного компонента недопустим по стандартам надежности.
Технологический стек и классификация решений

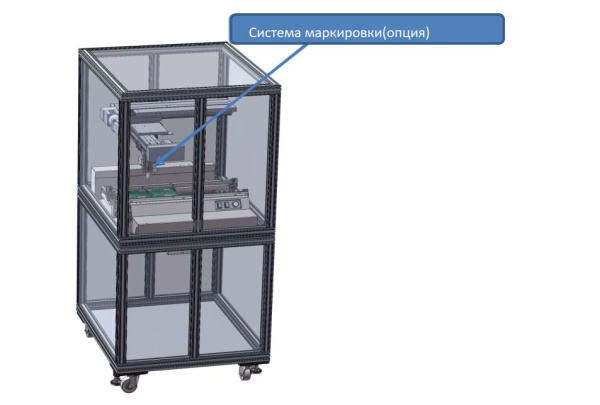

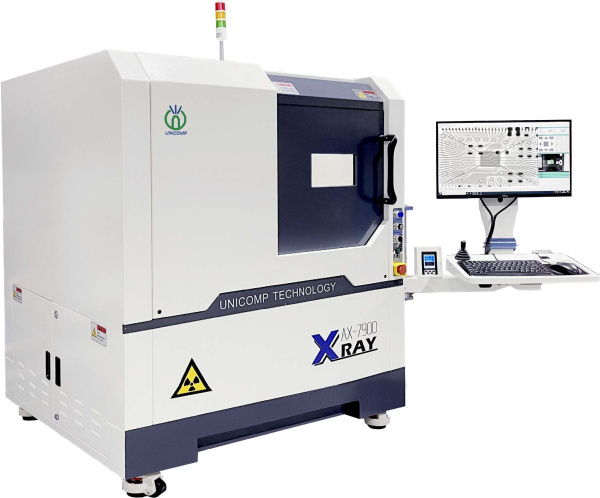

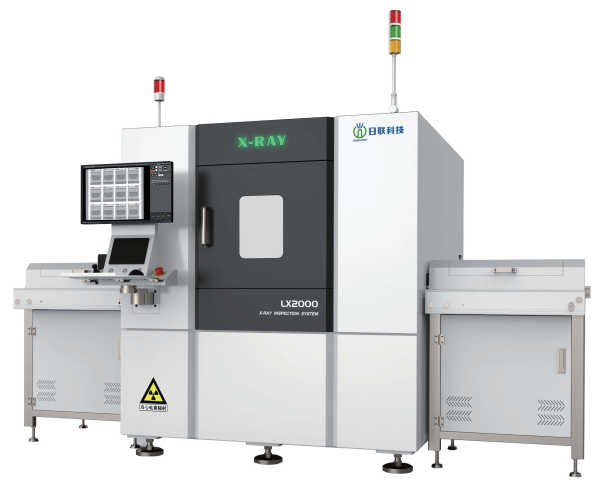

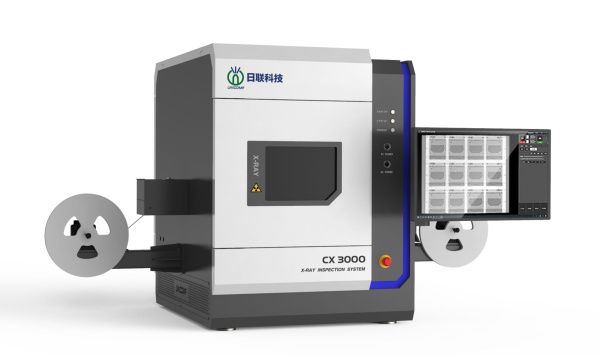

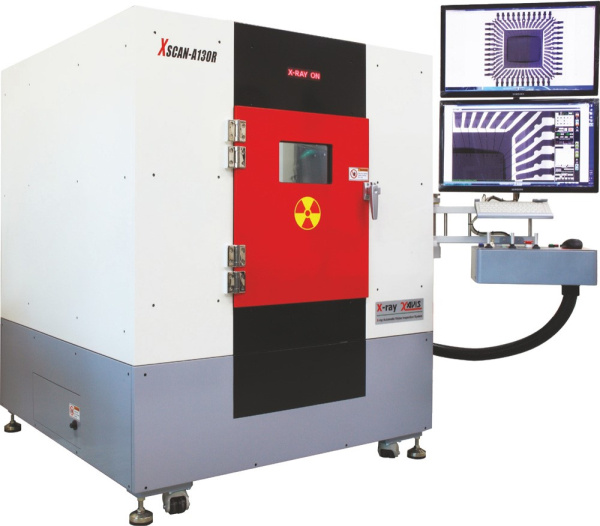

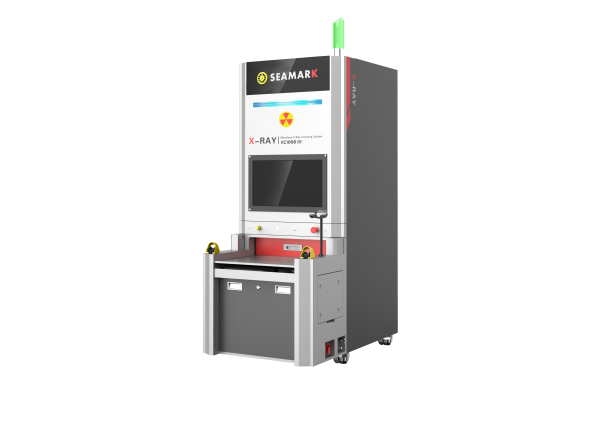

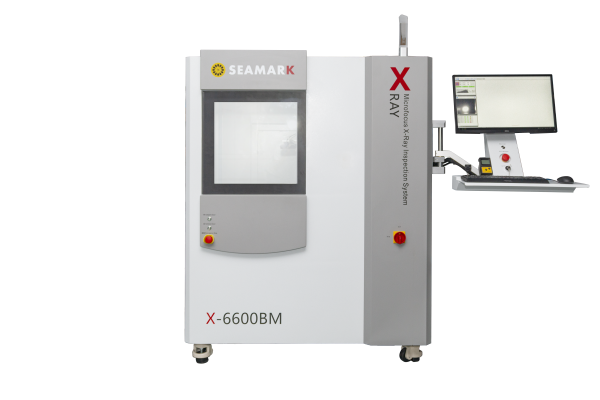

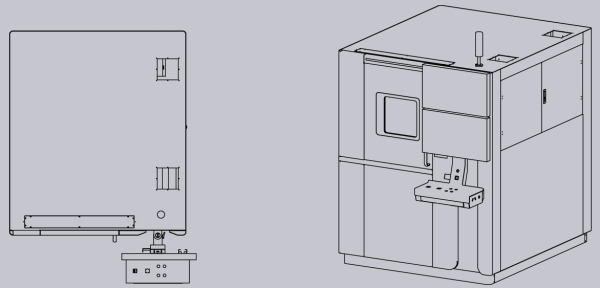

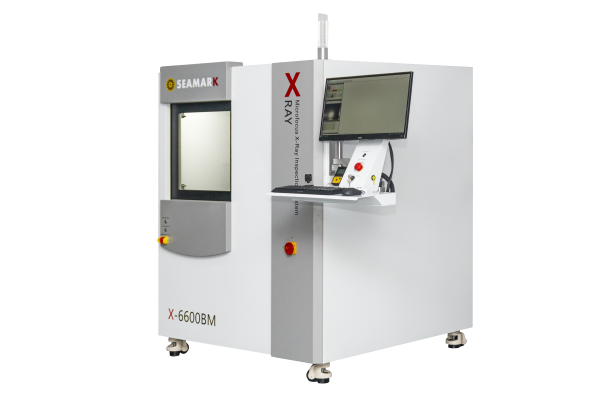

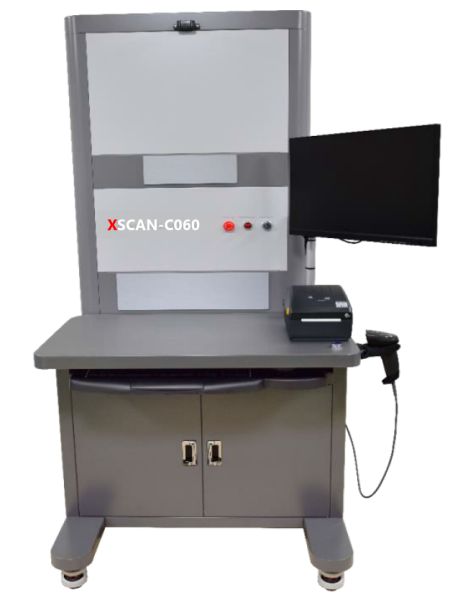

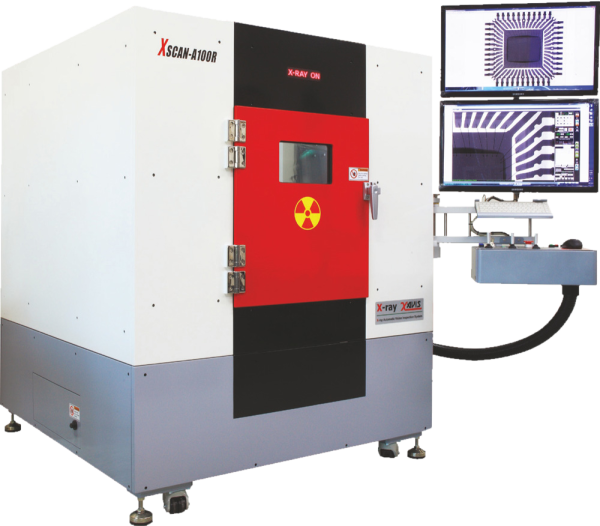

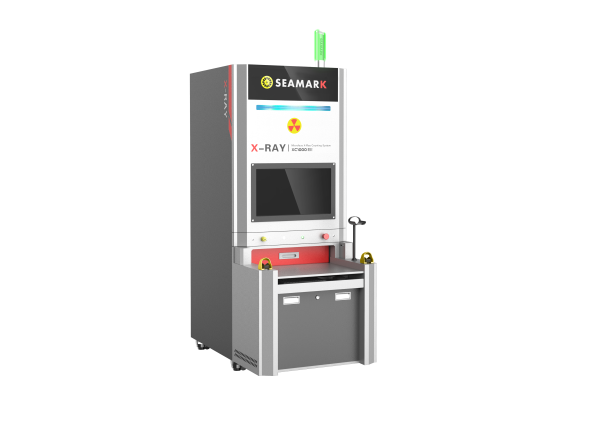

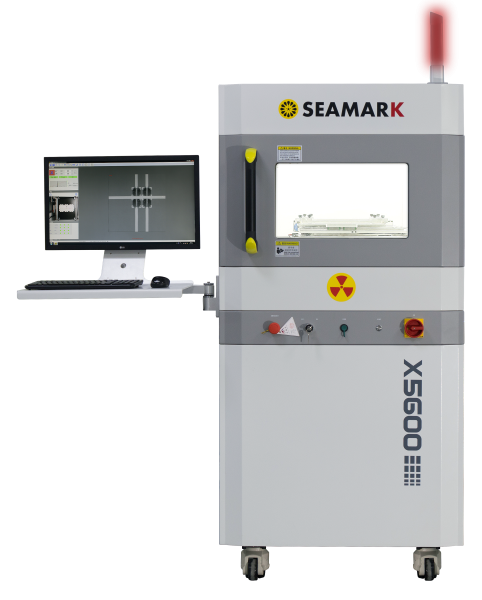

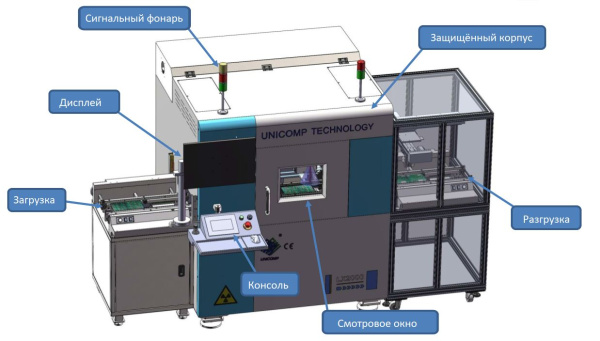

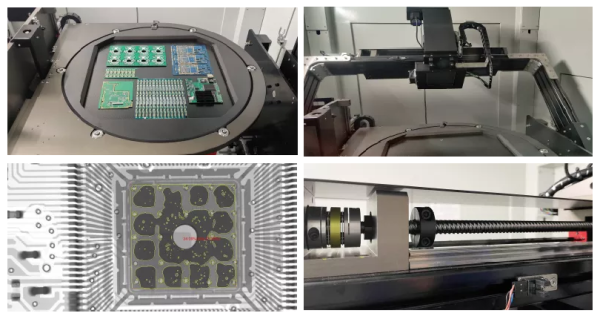

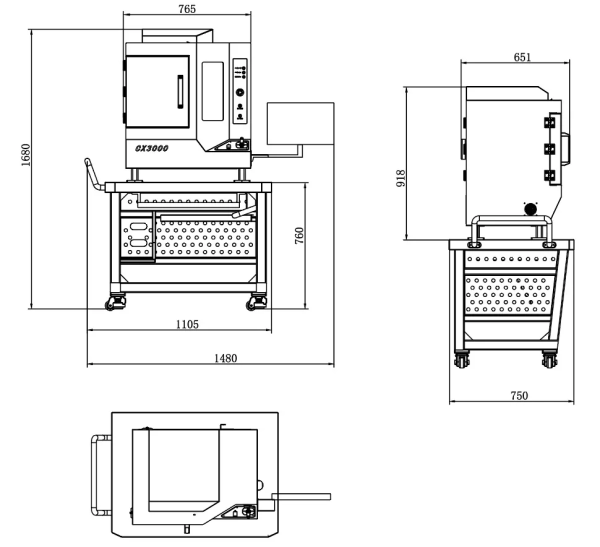

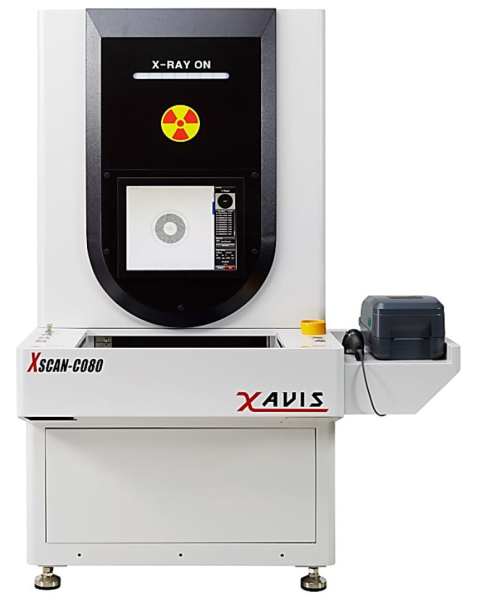

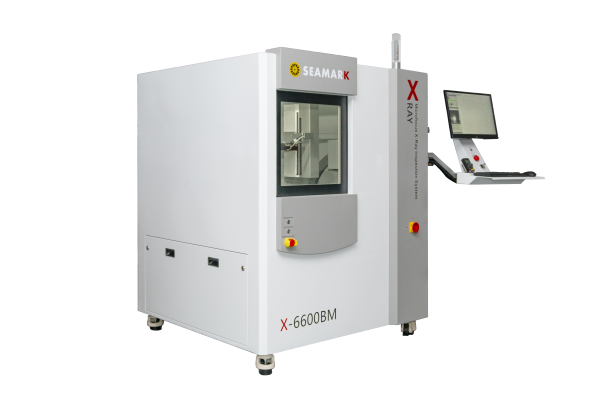

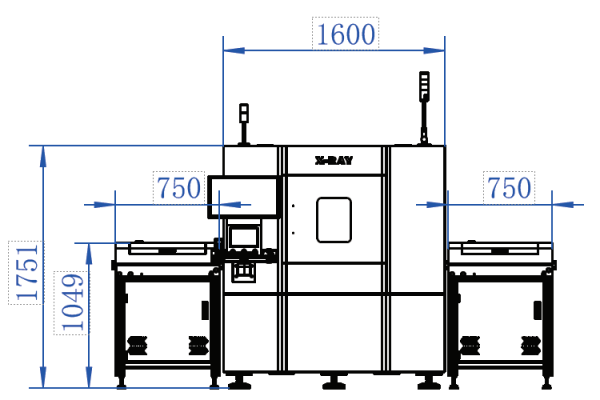

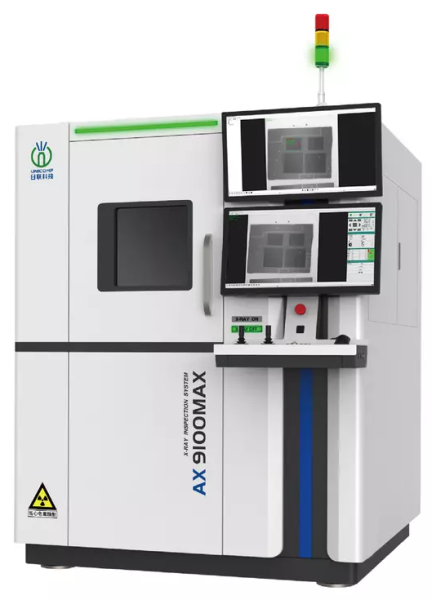

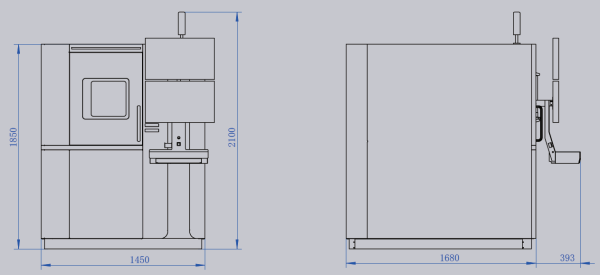

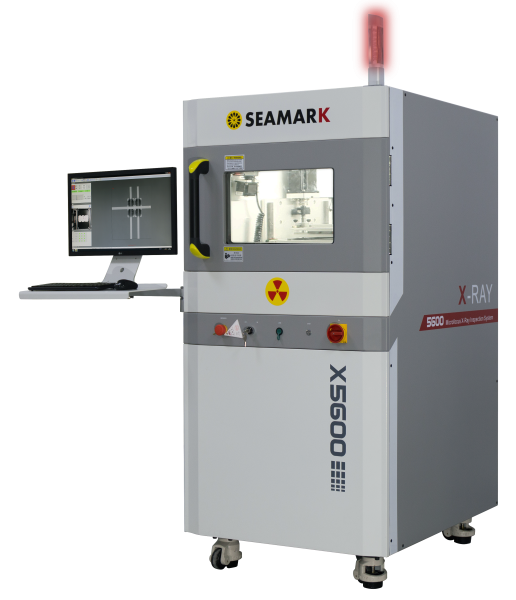

Рентгеновский контроль печатных плат в формате 2D применяется для быстрой инспекции планарных дефектов. Он эффективно выявляет пустоты в припое, перемычки, смещения выводов и нарушения целостности соединений. Для корпусов с шариковыми выводами используется система рентгеновского контроля BGA, позволяющая оценивать качество пайки без демонтажа компонентов.

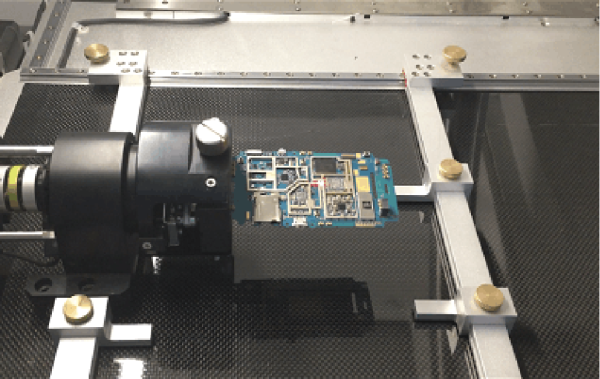

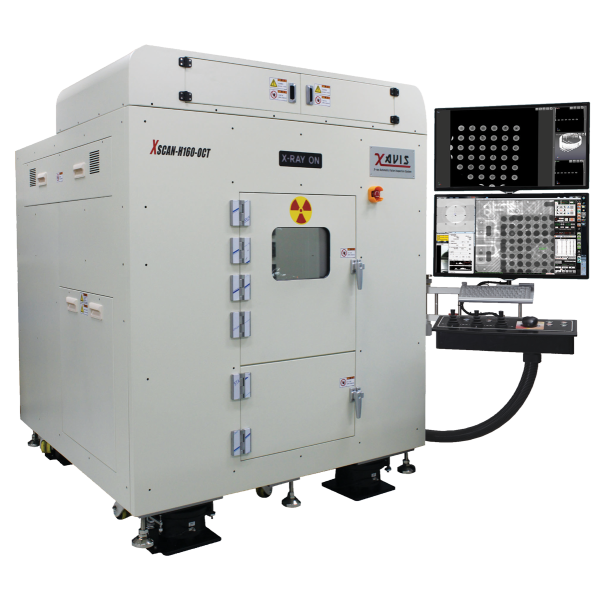

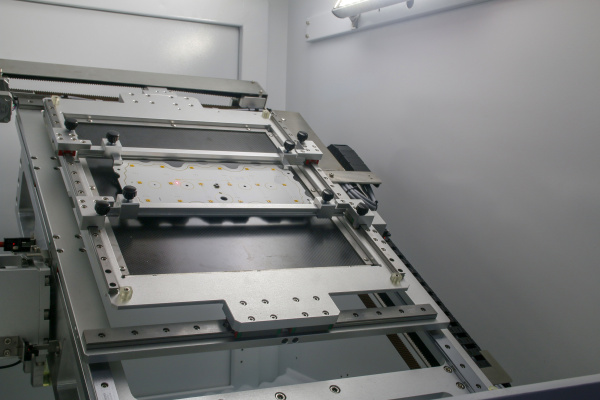

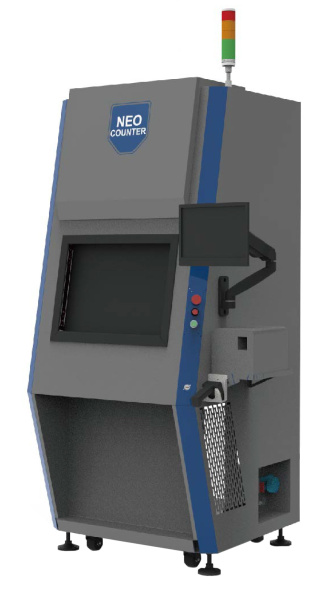

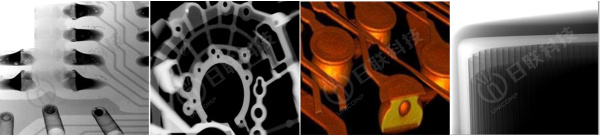

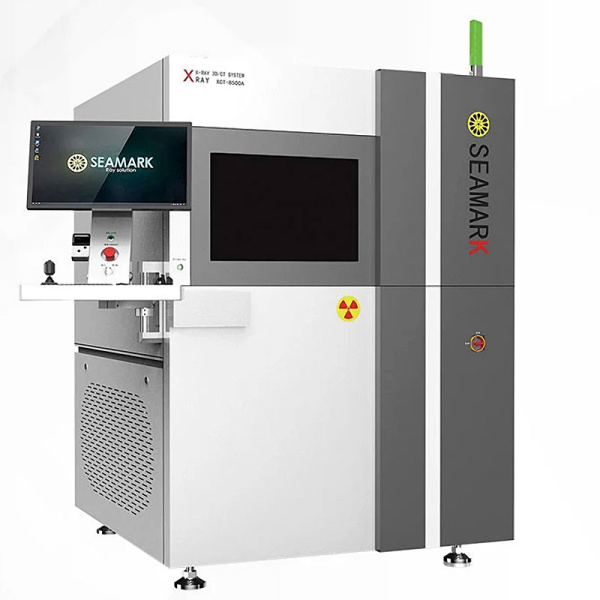

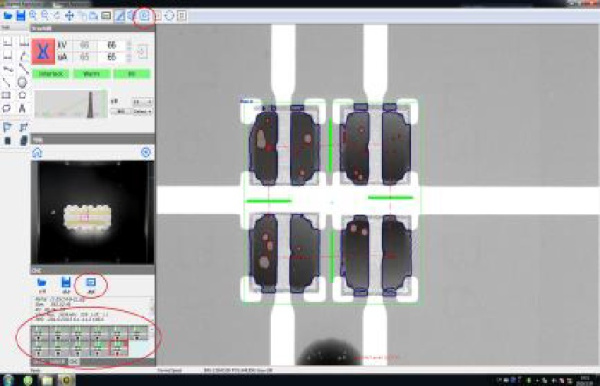

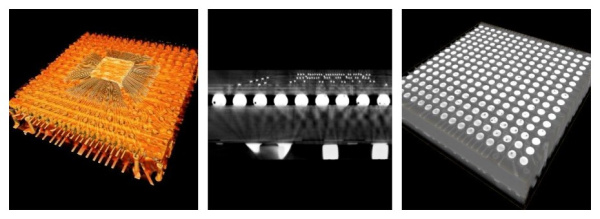

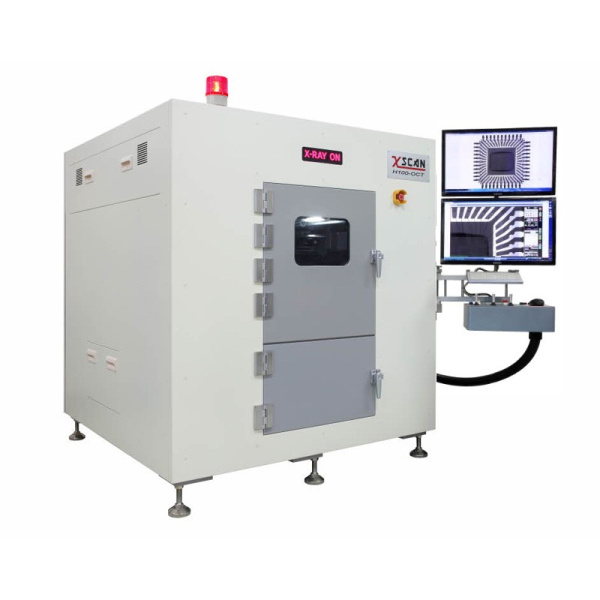

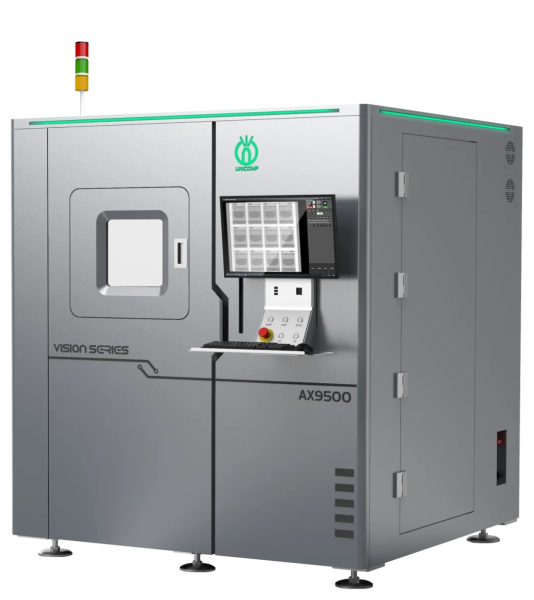

Когда требуется глубинный анализ сложных сборок, применяется рентгеновская компьютерная томография электроники. 3D-сканирование дает послойное изображение внутренних структур и позволяет обнаруживать дефекты в многослойных платах, корпусах микросхем и узлах с высокой плотностью монтажа. Автоматический анализ дефектов дополняет аппаратную часть: программные алгоритмы рассчитывают объемы пустот и сопоставляют результаты с требованиями IPC, снижая влияние человеческого фактора.
Ключевые технические характеристики

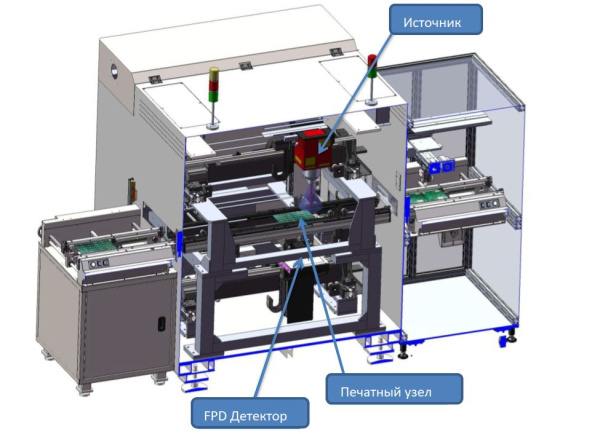

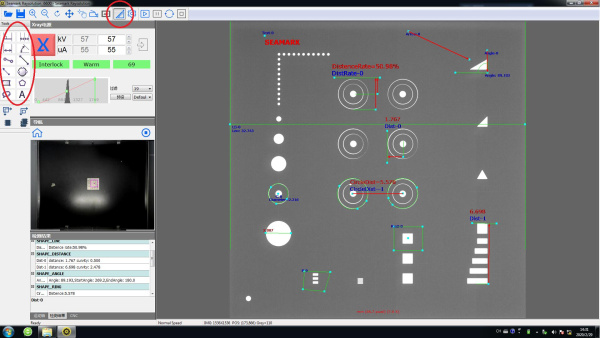

Результативность контроля напрямую зависит от разрешения системы. Важную играет фокусное пятно рентгеновской трубки: чем оно меньше, тем точнее выявляются микродефекты на уровне менее одного микрометра. Современные плоскопанельные детекторы обеспечивают стабильную детализацию и корректную геометрию изображения. Не менее важен аспект безопасности — системы оснащаются экранированными кабинетами и многоуровневыми блокировками, полностью защищающими оператора.
Производственные выгоды и практический эффект
Внедрение рентгеновских решений для неразрушающего контроля микроэлектроники напрямую снижает затраты на рекламации и доработки. Раннее выявление скрытых дефектов позволяет корректировать термопрофили печей, оптимизировать процессы пайки и стабильно повышать выход годной продукции. Для контрактных производителей и предприятий с гособоронзаказом наличие такого контроля становится не конкурентным преимуществом, а обязательным условием допуска к проектам.
