Система рентгеновского контроля XSCAN H100-OCT, XAVIS Co., Ltd (Южная Корея)

Описание

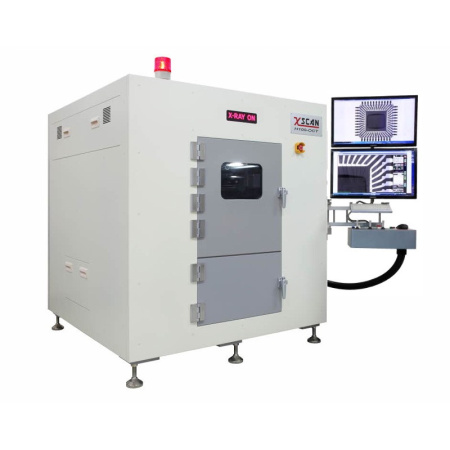

Многофункциональная установка рентгеноскопической инспекции XSCAN H100-OCT разработана для использования на предприятиях электронной промышленности. Установки данной серии применяются для 2D и 3D инспекции качества монтажа любых SMD и THT компонентов, в том числе ИМС в корпусах BGA, BGA, CSP, Flip-Chip, FPCB. Также установки используются на входном контроле для проверки качества изготовления полупроводниковых микросхем, аккумуляторных батарей и других изделий электроники.

Основным преимуществом оборудования XAVIS является применение плоскопанельных цифровых детекторов собственного производства для получения качественного изображения с высокими разрешением и контрастностью совместно с источником излучения от ведущего мирового производителя «Hamamatsu Photonics» (Япония). Закрытый источник не нуждается в ежемесячном обслуживании в отличии от систем с открытой трубкой. Срок службы мишени при применении источника закрытого типа достигает 20 000 часов. При работе в системах с источником открытого типа мишень необходимо заменять после 5000 часов работы, лампу – через 500 часов работы и т.д. плюс обслуживание системы охлаждения. Срок службы источника закрытого типа достигает 10 лет.

Рентген XSCAN H100-OCT оснащён мощным программным обеспечением от мирового лидера в сфере создания ПО для 3D-исследований - корейской компании 3DII, которая базируется в Сеульском Государственном Университете. Данное программное обеспечение используется в электронике, автомобилестроении, медицине и других областях. Это полноценная быстродействующая компьютерная 3D-томография, а не послойная ламинография, которую предлагают многие другие производители рентгенов за отдельную плату, и она входит в базовую комплектацию. Это ПО позволяет в считанные минуты создавать полную 3D-модель объекта размером до 330х330 мм и исследовать послойно в любой свободно выбираемой плоскости хоть весь объект, хоть его часть. За быстродействие отвечает отдельная рабочая станция на базе процессора Intel® Core™ i7, 16 Гб ОЗУ и ОС WIndows 10 на SSD-диске.

Помимо этого, в XSCAN H100-OCT установлено ПО полуавтоматической инспекции для ускорения и большей автоматизации в поиске и подсчёте количества пустот в паяных соединениях. Оператор самостоятельно задаёт допустимый процент пустот для конкретных изделий, а машина их определяет, подсчитывает, сравнивает с заданным значением и выводит на экран результат. По итогу исследования формируется отчёт, содержащий графический материал и таблицы с данными. Отчёт можно сохранить локально или в сети и вывести на печать.

Установка оснащается системой светодиодной индикации области инспекции и внутренней видеокамерой для удобства оператора. Перемещение исследуемого образца осушествлятеся при помощи моторизированной системы и выносного пульта управления.

Электромеханическая система рентгена XSCAN H130-OCT обладает самым большим в своём классе количеством степеней свободы. Всего их 7: перемещение стола в трёх осях (X1, Y1 и Z1), вращение стола (R), наклон детектора (T) и перемещение детектора (X2 и Y2). Благодаря автоматической системе наклона детектора, образцы можно проверять под свободно выбираемым углом зрения от 0 до 60°. Перемещение детектора по осям X2 и Y2 необходимо для поиска наиболее чёткого изображения с меньшим количеством шумов, и такая опция, как правило, имеется только у ренгенов высшего класса. Управляющее программное обеспечение выводит изображение на два широкоформатных дисплея диагональю 27 дюймов каждый. Одновременно с видеоизображением, которое получает система с внутренней видео камеры, выводится изображение полученной с детектора рентгеновсеих лучей.

Программное обеспечение обладает множеством инструментов по обработке полученного изображения (более 20 инструментов). Опционально доступен программно-аппаратный модуль, превращающий установку в автоматическую систему рентгеноскопической инспекции.
