Изготовление трафаретов

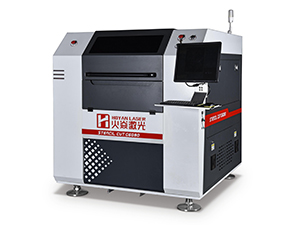

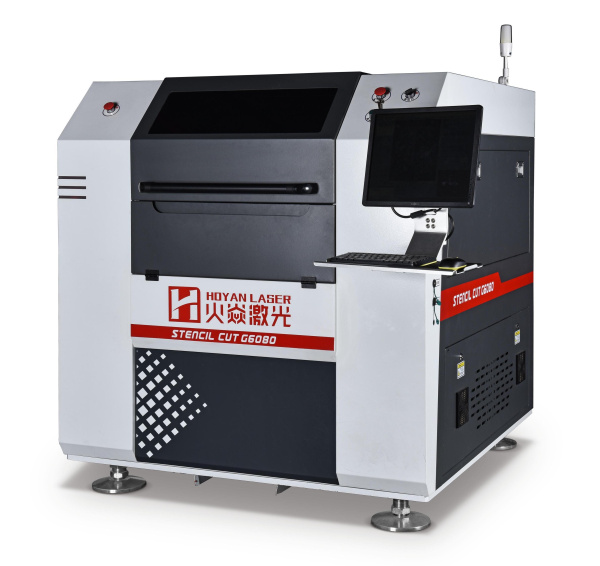

Установки для производства трафаретов

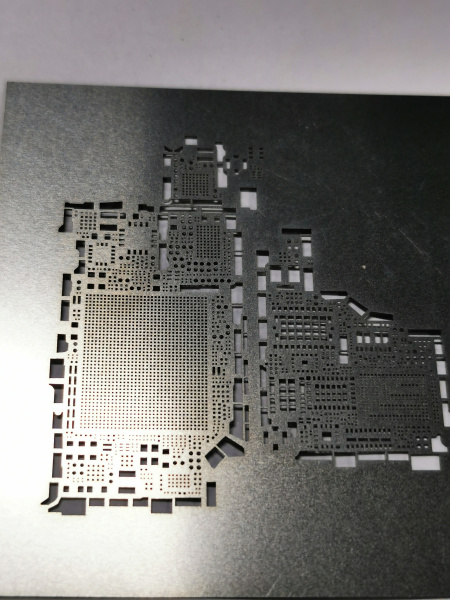

Трафареты играют ключевую роль в SMT-производстве, обеспечивая точное нанесение паяльной пасты на печатные платы. Их основная задача – дозирование пасты через апертуры, соответствующие контактным площадкам компонентов. Это определяет качество пайки, минимизирует дефекты (перемычки, недостаток пасты) и повышает повторяемость процесса. Технология требует строгого контроля параметров трафарета (толщина, геометрия отверстий, материал), что напрямую влияет на эффективность монтажа и надежность электронных устройств.

Методы изготовления трафаретов для паяльной пасты

Есть несколько основных способов:

• Ручная резка – использование ножей или скальпелей для вырезания трафарета из пленки, бумаги или металла.
• Плоттерная резка – автоматизированное вырезание трафаретов с помощью режущего плоттера по заданному векторному рисунку.
• Фрезерная обработка – механическое вырезание трафаретов из пластика, металла или дерева на фрезерном станке с ЧПУ.
• Лазерная резка – высокоточное изготовление трафаретов с помощью лазера (CO₂ или оптоволоконного) на различных материалах (пленка, металл, пластик).
• Гравировка – создание трафаретов путем лазерной или механической гравировки поверхности.
• Фотохимическое травление – химическое удаление металла с заготовки через фотошаблон для получения тонких и сложных трафаретов.
• Электроэрозионная обработка – вырезание трафаретов в металле с помощью электрических разрядов (проволочная или прошивная ЭЭР).
• Гидроабразивная резка – использование струи воды с абразивом для резки толстых металлических или композитных трафаретов.

Каждый метод имеет свои преимущества в зависимости от материала, сложности и требуемой точности.
