Соединительные конвейеры для транспортировки печатных плат
Автоматические конвейеры для сборки плат – узкие участки (транспортные системы), располагающиеся между модулями SMT-линии. Они перемещают ПП между всеми этапами сборки в одной линии. Данное оборудование включает в себя набор функций управления потоком, маршрутизацию, контроль скорости (централизовано).
Оборудование SMT монтажа обладает модульной конструкцией, что позволяет добавлять, удалять и перенастраивать секции конвейера. Системы обнаружения и контроля представлены оптическими, емкостными или лазерными датчиками. С их помощью происходит контроль наличия, ориентация и правильность расположения ПП на конвейере. За счет современного интерфейса происходит отслеживание вектора движения каждой платы, фиксация брака, а также удается своевременно предпринимать соответствующие меры при возникновении сбоев. Модульные приводы и сервоприводы способствуют плавному старту-стопу, а также минимизируют динамические нагрузки на платы.
Преимущества использования модульных конвейеров SMT:
- Бесперебойность процесса.
- увеличение пропускной способности.
- Снижение ручного труда.
- Универсальность и гибкость.
- Модульность конструкции.
- Повышение качества сборки.
- Оптимизация производственной площади.
- Стабильность потока.
- Безопасность процессов.
Назначение соединительных конвейеров
Соединительные конвейеры для печатных плат позволяют:
- Соединить технологические участки в единую поточную линию.
- Буферизировать платы между этапами монтажа.
- Упорядочить логистику внутри линии.
Типы соединительных конвейеров
Соединительные конвейеры SMT линии бывают разных видов:

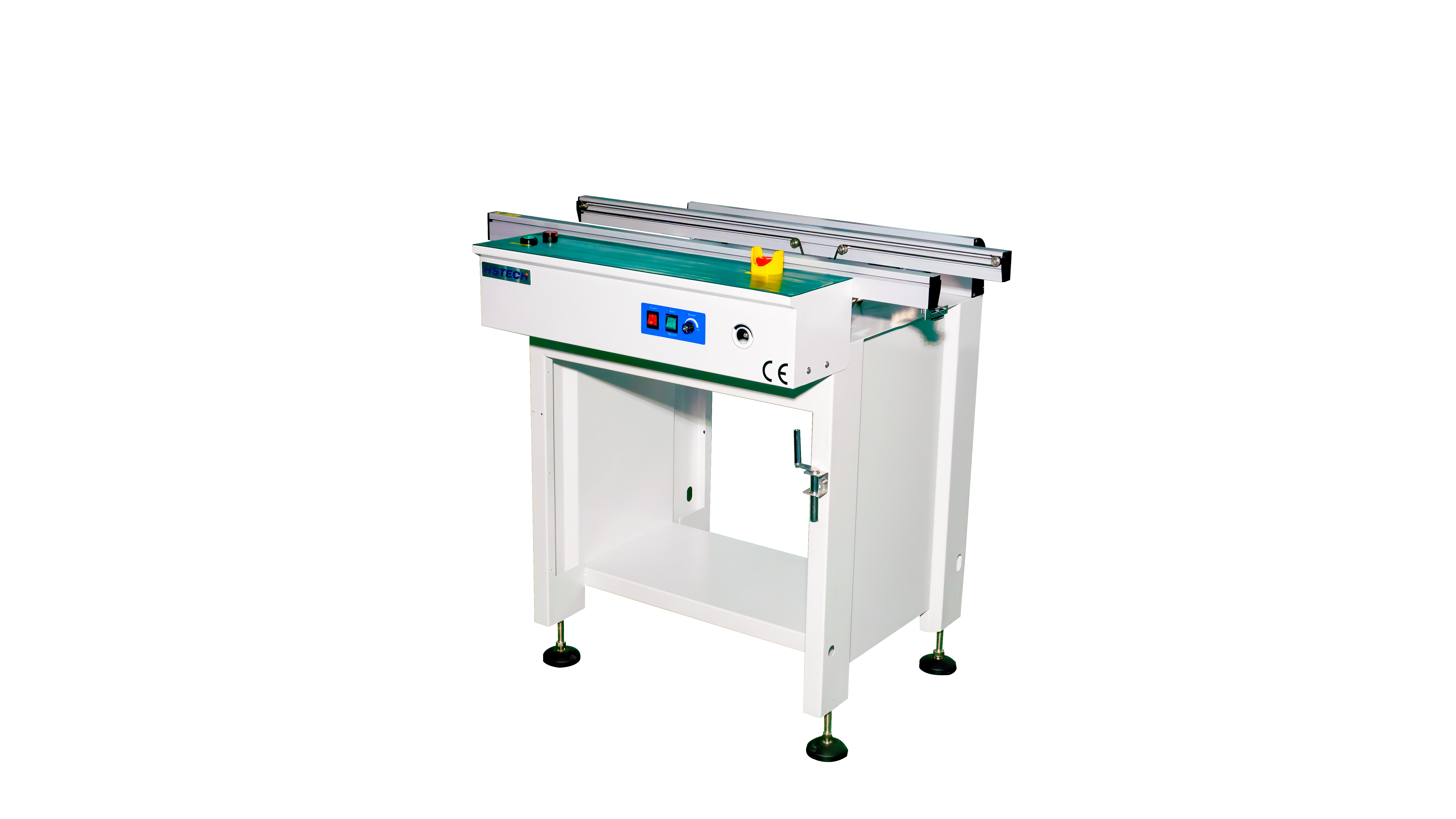

Прямолинейные (Linear)
Простые линейно вытянутые участки роликовой/ленточной транспортировки. Осуществляют передачу ПП между соседними модулями.
Телескопические (регулируемая длина)
Секционные транспортные устройства, которые состоят из нескольких модулей. Они удлиняются или сокращаются.
С регулируемой шириной направляющих
Межмодульные транспортные секции с боковыми направляющими, которые регулируются по ширине.
С накопительной функцией (accumulation buffer)
Устройства, в которых между соседними станциями имеется активная зона для хранения и выравнивания потока ПП.
Критерии выбора оборудования
Выбор оборудования необходимо делать с учетом:
- Габаритов (длина и ширина зоны транспортировки).
- Скорости подачи печатных плат.
- Способов регулировки по ширине.
- Настройки по высоте.
- Типа транспортной системы (лента, цепь, ролики).
- Материалов изготовления и ESD-защиты.
- Системы управления и интерфейсы (например, SMEMA).
- Производственных объемов.
- Уровня автоматизации производственной линии.
Автоматические конвейеры для сборки плат являются важной составляющей современных SMT-линий. С их помощью удается гарантировать высокую производительность и качество продукции при минимальных трудозатратах. Квалифицированные специалисты ответят на интересующие вопросы и помогут с выбором оборудования под производственные задачи.
