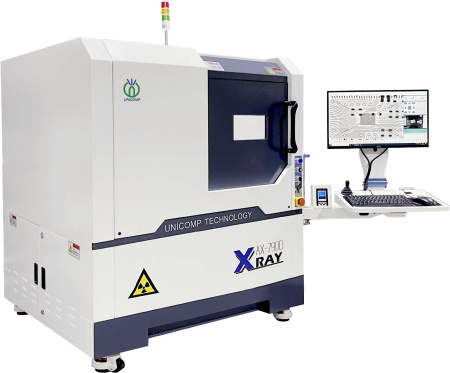

Рентгеновская установка AX7900 – это многоцелевая универсальная машина, которая подойдёт для выполнения большинства задач на участке неразрушающего контроля изделий электроники. С её помощью вы сможете определить наличие и количество пустот в паяных соединениях, проверить качество пайки разъёмов, выводных компонентов, выявить наличие перемычек между выводами микросхем в корпусах BGA, µBGA и другие скрытые дефекты. Также рентгеновская установка может применяться для проверки электронных компонентов (LED, BGA, CSP и др.), аккумуляторных батарей.
Рентген AX7900 оснащён закрытой микрофокусной трубкой, которая имеет большой срок службы и не требует регулярного обслуживания. Фокальное пятно может иметь размер до 5 микрон. Это значит, что все дефекты, имеющие такой размер и более, могут быть легко обнаружены с помощью этого рентгеновского аппарата. В качестве детектора применяется цифровой плоскопанельный детектор (FPD) высокого разрешения. Вся визуальная информация выводится на 22-дюймовый LCD монитор с разрешением Full HD. Максимальное системное увеличение рентгеновской установки может доходить до 360 крат.
На рабочем столе рентгена можно разместить образец размером до 420 х 420 мм. Во время работы стол может перемещаться в двух направлениях – по осям X и Y, а детектор может перемещаться по оси Z и осуществлять наклон до 60 градусов.
Рентген AX7900 имеет встроенное ПО для управления функциями установки и режимами работы с разграничением прав доступа. Также имеется ПО для отображения и обработки рентгеновских изображений с возможностью формирования отчётов о результатах проведённых исследований
|
Производитель
|
UNICOMP |
|
Страна производства
|
КНР |
|
Максимальное напряжение трубки
|
80 кВ / 90 кВ |
|
Величина максимальной утечки
|
менее 1 МкЗв/час |
|
Детектор
|
Цифровой плоскопанельный |
|
Масса
|
1000 кг |
|
Тип рентгеновской трубки
|
Закрытая необслуживаемая |
|
Максимальная зона инспекции
|
380 х 380 мм |
|
Максимальный размер образца
|
420 х 420 мм |
|
Модель рентгена
|
AX7900 |
|
Монитор
|
22 дюйма FullHD монитор |
|
Напряжение
|
220 В, 50 Гц |
|
Потребляемая мощность
|
0,8 кВт |
|
Размеры, ДхШхВ
|
1100 х 1100 х 1500 мм |
|
Системное увеличение
|
160Х / 360Х |
|
Мощность трубки
|
12 Вт / 8 Вт |
|
Размер фокального пятна
|
5 мкм / 15 мкм |
