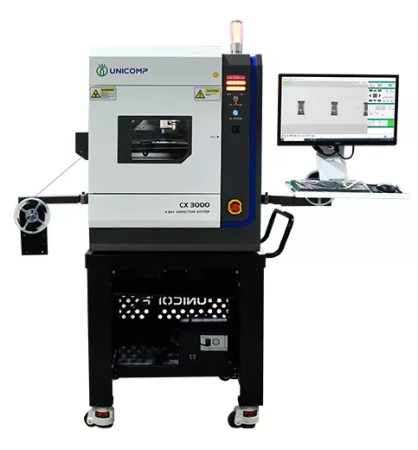

Рентген CX3000 – это одна из самых компактных рентгеновских установок. Небольшие размеры позволяют использовать данное оборудование в лабораториях и на небольших производствах. Установка оснащена закрытой необслуживаемой рентгеновской трубкой с большим сроком службы, что вместе с компактностью является большим плюсом.

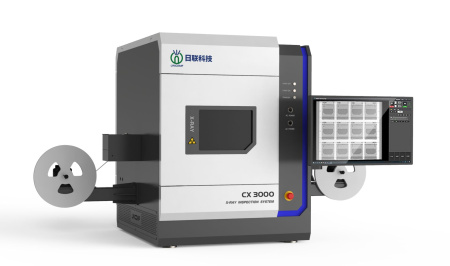

Установка рентгеновского контроля CX3000 может применяться для контроля качества пайки собранных печатных узлов, для входного контроля качества электронных компонентов, для проверки качества пайки разъёмов, датчиков, реле и т.д. Рентген CX3000 обладает всеми необходимыми возможностями для неразрушающего контроля и всеми необходимыми опциями безопасности при работе на таком оборудовании. Кроме того, рентген может быть адаптирован для входного контроля электронных компонентов в лентах с перемоткой с катушки на катушку.
Программное обеспечение обладает множеством возможностей, необходимых при работе с рентгеновскими изображениями. На экран в режиме реального времени выводятся значения напряжения и тока рентгеновской трубки, угла наклона детектора. Также в режиме реального времени оператор может производить линейные и угловые измерения, определять степень заполнения припоем отверстий в местах установки выводных компонентов, выделять и проводить измерения различных геометрических форм.
Основные особенности рентгена CX3000:
- компактность,
- простота использования,
- минимальное обслуживание.
Производитель
|
UNICOMP |
Страна производства
|
КНР |
Безопасность
|
Автовыключение ренгеновской трубки после 5 минут бездействия, автоматический электромагнитный замок на двери рабочей камеры, световая сигнализация включенной трубки, разграничение доступа с помощью паролей |
Вращение объекта
|
360 градусов (опция) |
Детектор
|
Цифровой плоскопанельный |
Максимальная мощность
|
8 Вт |
Масса
|
800 кг |
Размер рабочего стола
|
300 х 350 мм |
Величина утечки рентгеновского излучения на корпусе рентгена
|
менее 1 мкЗв/ч |
Максимальная зона инспекции
|
255 х 330 мм |
Максимальное напряжение
|
0 - 90 кВ |
Максимальный вес изделия
|
5 кг |
Максимальный ток
|
200 мкА |
Тип трубки
|
Закрытая необслуживаемая |
Подключение электропитания
|
1-фазное, 220 В, 50 Гц, 1,0 кВт |
Монитор
|
LCD монитор, диагональ 22", разрешение Full HD |
Размер (Д х Ш х В)
|
870 х 800 х 1550 мм |
Размеры активной области детектора
|
130 х 130 мм |
Разрешение детектора, пикс
|
1536 х 1536 |
Управление перемещениями
|
клавиатура и мышь |
Управляющий компьютер
|
Процессор intel core-i7, HDD 1 Тб, ОЗУ 8 Гб, операционная система Windows 10 |
Фокальное пятно
|
Цифровой плоскопанельный |
Число степеней свободы
|
X, Y, Z (R - вращение опционально) |
Системное увеличение
|
х 200 |
Размер пикселя
|
85 мкм |
Частота кадров
|
20 FPS |
