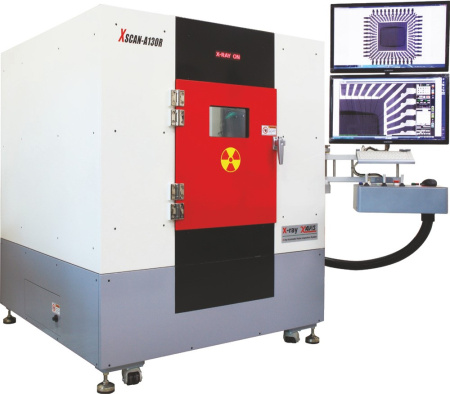

Система рентгеновского контроля XSCAN A130R, XAVIS Co., Ltd (Южная Корея)

Описание

Многофункциональная установка рентгеноскопической инспекции XSCAN A130R разработана для использования на предприятиях электронной промышленности. Установки данной серии применяются для 2D и 3D инспекции качества монтажа ИМС в корпусах BGA, BGA, CSP, Flip-Chip, FPCB, соединения ACF. Также установки используются на входном контроле для проверки качества изготовления полупроводниковых микросхем, аккумуляторных батарей и других изделий электроники. В зависимости от условий применения установки могут оснащаться системой компьютерной томографии, опцией автоматической инспекции.

Основным преимуществом оборудования XAVIS является применение плоскопанельных цифровых детекторов собственного производства для получения качественного изображения с высокими разрешением и контрастностью совместно с источником излучения от ведущего мирового производителя «Hamamatsu Photonics» (Япония). Детектор разработан и производится в компании XAVIS. Закрытый источник не нуждается в ежемесячном обслуживании в отличии от систем с открытой трубкой. Срок службы мишени при применении источника закрытого типа достигает 20 000 часов. При работе в системах с источником открытого типа мишень необходимо заменять после 5000 часов работы, лампу – через 500 часов работы и т.д. плюс обслуживание системы охлаждения. Срок службы источника закрытого типа достигает 10 лет.

Установка оснащается системой светодиодной индикации области инспекции и внутренней видеокамерой для удобства оператора. Перемещение исследуемого образца осушествлятеся при помощи моторизированной системы и пульта управления.

Благодаря автоматической системе наклона детектора, образцы можно проверять под свободно выбираемым углом зрения. Управляющее программное обеспечение выводит изображение на два широкоформатных дисплея диагональю 27 дюймов каждый. Одновременно с видеоизображением, которое получает система с внутренней видео камеры, выводится изображение полученной с детектора рентгеновсеих лучей.

Программное обеспечение обладает множеством инструментов по обработке полученного изображения (более 20 инструментов). Опционально доступны программно-аппаратный модуль компьютерной томографии и программный модуль, превращающий установку в автоматическую систему рентгеноскопической инспекции.

Основные особенности

• Возможность контроля качества пайки BGA, BGA, CSP, QFN и т.д., а также разъёмов и других выводных компонентов
• Микрофокусная трубка Hamamatsu Photonics закрытого типа, не требующая обслуживания, с ресурсом до 20 000 часов
• Плоскопанельный детектор высокого разрешения собственной разработки
• Большое системное увеличение, в том числе за счёт высокого разрешения изображения
• Два монитора диагональю 27 дюймов для удобства и эффективности работы
• Возможность инспекции крупных и тяжёлых изделий
• Полуавтоматическая инспекция (поиск и расчёт процента пустот в паяных соединениях с выдачей отчёта)
• Множество инструментов для работы с рентгеновским изображением (более 20)
• Удобное управление перемещениями узлов рентгена джойстиками на выносном пульте
• Разграничение доступа к параметрам и узлам рентгена с помощью паролей и ключей
