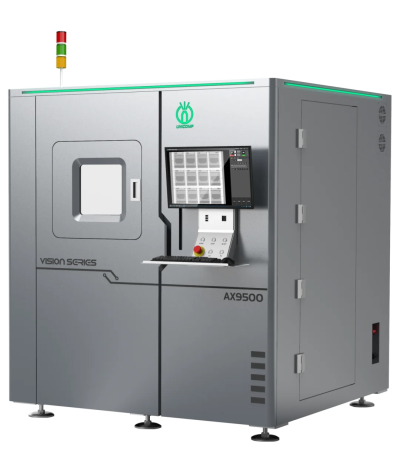

Рентген AX9500 – это высокоточное оборудование для проверки качества печатных узлов любой сложности, проведения необходимых измерений при анализе объектов, а также для воссоздания 3D-модели исследуемого объекта при последующем изучении его внутренней структуры. На производствах по сборке электроники рентген AX9500 незаменим при контроле пайки микросхем в корпусах BGA, QFN, CSP, Flip-Chip, светодиодов и других полупроводников, а также общей проверки качества пайки печатного узла.

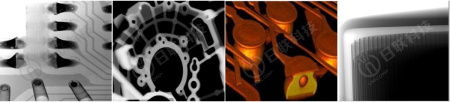

Кроме того, функционал рентгеновской установки позволяет производить анализ литых заготовок из металлов и пластика для поиска внутренних дефектов. Поэтому сфера применения такого оборудования гораздо шире, чем электроника и полупроводники. Рентгеновский томограф AX9500 может использоваться также и в микроэлектронике, на производствах фотоэлектрических приборов, реле и датчиков, для контроля качества автозапчастей и т.д.
Помимо возможности непосредственного рентгеновского анализа объекта в ортогональной проекции и под различными углами, рентген AX9500 позволяет проводить компьютерную томографию объекта, создавая его высокоточную 3D-модель для последующего послойного анализа. В рентгеновской установке реализованы два типа томографии – планарная («planar CT») и конусная («cone beam CT»). Планарная удобна для плоских и крупных объектов (печатные узлы, микросхемы и т.д.), а конусная незаменима для анализа небольших предметов с радиальной симметрией (аккумуляторы и батарейки, датчики, небольшие детали и др.).
|
Производитель
|
UNICOMP |
|
Страна производства
|
Китай |
|
Максимальное напряжение трубки
|
160 кВ |
|
Масса установки
|
3700 кг |
|
Величина максимальной утечки
|
< 0,5 мкЗв/час |
|
Максимальная мощность на мишени
|
15 Вт |
|
Габаритные размеры
|
1560 х 1830 х 1900 мм (Ш х Г х В) |
|
Зона инспекции (для 3D)
|
470 х 500 мм для планарной томографии, 100 х 200 мм для конусной томографии |
|
Тип рентгеновской трубки
|
открытая |
|
Максимальный вес изделия
|
10 кг для планарной томографии, 0,5 кг для конусной томографии |
|
Максимальная мощность трубки
|
65 Вт |
|
Максимальный ток трубки
|
1000 мкА |
|
Тип детектора
|
плоскопанельный цифровой высокого разрешения |
|
Модель рентгена
|
AX9500 |
|
Подключение электропитания
|
1-фазное, 220 В, 50 Гц, 4,5 кВт |
|
Органы управления рентгеном
|
Джойстик, клавитура, мышь |
|
Размеры рабочего стола
|
580 х 610 мм |
|
Разрешение трубки
|
1 мкм (0,5 мкм) |
|
Увеличение системы
|
х2500 (полное х7500) |
|
Угол налона детектора
|
70 градусов |
