ОПИСАНИЕ

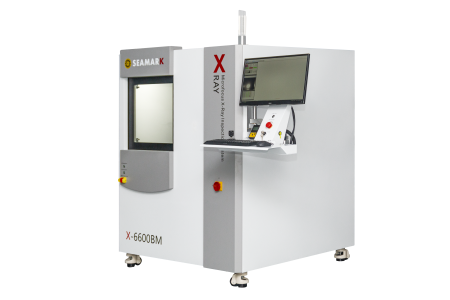

Система рентгеновского контроля Seamark ZM-X6600B (130kV) имеет большую область инспекции и позволяет осуществлять наклон образца на угол от 0° до 60°, что позволяет идентифицировать любые дефекты. Система также оснащена устройством вращения образца на 360° в плоскости рабочего стола.
Система ZM-X6600B автоматически определяет любые скрытые дефекты пайки, а также дефекты печатных плат и компонентов.
Программное обеспечение (ПО) позволяет в автоматическом режиме производить измерения пустот паяный соединений BGA и определять, находятся ли они в пределах допуска. Создание программы контроля производится при помощи пошагового мастера программирования.
ОСНОВНЫЕ ОСОБЕННОСТИ
-
Мощность источника излучения: 130кВ
- Позволяет в автоматическом режиме находить пустоты в шариках BGA и производить подсчет в процентном соотношении
- Максимальный размер образца: 620х620 мм
- Размер матрицы детектора: 1648 × 1648 пикс.
- Микрофокусная рентгеновская трубка закрытого типа
- Автоматическая навигация и позиционирование
- Детектор позволяет осуществлять угол наклона образца от 0 до 60°
- Многофункциональная система обработки изображений
Производитель
|
Seamark ZM Technology |
Страна производства
|
Китай |
Особенности
|
Плоскопанельный детектор высокого разрешения 2 352 х 2 944 пикс разработки Hamamatsu Photonics (Япония), Трубка закрытого типа, не требующая обслуживания, Большой инспекционный стол для образцов 620х620 мм, Программное обеспечение с множеством инструментов для работы с рентгеновским изображением |
Увеличение
|
до 430х |
Программное обеспечение
|
Базовая комплектация: ПО управления рентгеновской трубкой, ПО полуавтоматической инспекции паяных соединений, ПО для работы с рентгеновским изображением (более 20 инструментов), ОС Windows 10, MS Office. Опциональное: автоматическая инспекция, 3D компьютерная томография. |
Размер рабочего стола
|
620х620 мм |
Тип рентгеновской трубки
|
Микрофокусная закрытая необслуживаемая |
Фокальное пятно, размер распознаваемых дефектов
|
5 микрон, 3 микрона |
Напряжение трубки
|
130 кВ |
Ток трубки
|
10 - 300 мкА |
Тип детектора, размер, разрешение, разрядность АЦП
|
Плоскопанельный цифровой, 5 дюймов, 1648 × 1648 пикс, 16 бит |
Максимальный размер и вес инспектируемого образца
|
620х620 мм, 5 кг |
Число степеней свободы установки
|
До 5 степеней - перемещение стола по X/Y/Z, наклон детектора, вращение стола (опция) |
Угол наклона детектора
|
Регулируемый от 0 до 60° |
Число и размер мониторов для вывода изображения
|
1 LCD монитор диагональю 29 дюймов |
Величина утечки рентгеновского излучения на корпусе рентгена
|
менее 1 Зв/ч |
Размеры и вес установки
|
(L)1380mm × (W) 1390mm × (H)1930mm, 1845кг |
Мощность трубки
|
39 Вт |
