Описание

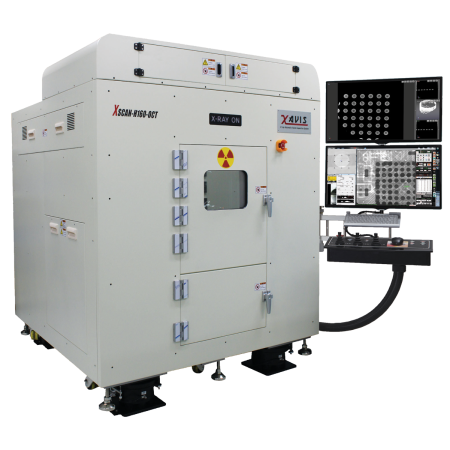

Многофункциональная установка рентгеноскопической инспекции XSCAN H160-OCT разработана для использования на предприятиях электронной промышленности. Установки данной серии применяются для 2D и 3D инспекции качества монтажа любых SMD и THT компонентов (BGA, BGA, CSP, Flip-Chip, FPCB и т.д.), для входного контроля электронниых компонентов, аккумуляторных батарей, для контроля разварки и наличия кристалла в микросхемах, для проверки металлизации переходных отверстий целостности проводников в печатных платах, неразрушающего контроля различных объектов для выявления скрытых дефектов.
Основным преимуществом оборудования XAVIS является применение плоскопанельных цифровых детекторов собственного производства для получения качественного изображения с высокими разрешением и контрастностью совместно с источником излучения от ведущего мирового производителя «Hamamatsu Photonics» (Япония). Открытый источник нуждается в периодическом обслуживании, но в отличии от систем с закрытой трубкой он позволяет различать дефекты размером менее 1 микрона.
Рентген XSCAN H160-OCT оснащён мощным программным обеспечением от мирового лидера в сфере создания ПО для 3D-исследований - корейской компании 3DII, которая базируется в Сеульском Государственном Университете. Данное программное обеспечение используется в электронике, автомобилестроении, медицине и других областях. Это полноценная быстродействующая компьютерная 3D-томография, а не послойная ламинография, которую предлагают многие другие производители рентгенов за отдельную плату, и она входит в базовую комплектацию. Это ПО позволяет в считанные минуты создавать полную 3D-модель объекта размером до 330х330 мм и исследовать послойно в любой свободно выбираемой плоскости хоть весь объект, хоть его часть. За быстродействие отвечает отдельная рабочая станция на базе процессора Intel® Core™ i7, 16 Гб ОЗУ и ОС WIndows 10 на SSD-диске.
Помимо этого, в XSCAN H160-OCT установлено ПО полуавтоматической инспекции для ускорения и большей автоматизации в поиске и подсчёте количества пустот в паяных соединениях. Оператор самостоятельно задаёт допустимый процент пустот для конкретных изделий, а машина их определяет, подсчитывает, сравнивает с заданным значением и выводит на экран результат. По итогу исследования формируется отчёт, содержащий графический материал и таблицы с данными. Отчёт можно сохранить локально или в сети и вывести на печать.
Установка оснащается системой светодиодной индикации области инспекции и внутренней видеокамерой для удобства оператора. Перемещение исследуемого образца осушествлятеся при помощи моторизированной системы и выносного пульта управления.
Электромеханическая система рентгена XSCAN H160-OCT обладает самым большим в своём классе количеством степеней свободы. Всего их 7: перемещение стола в трёх осях (X1, Y1 и Z1), вращение стола (R), наклон детектора (T) и перемещение детектора (X2 и Y2). Благодаря автоматической системе наклона детектора, образцы можно проверять под свободно выбираемым углом зрения от 0 до 60°. Перемещение детектора по осям X2 и Y2 необходимо для поиска наиболее чёткого изображения с меньшим количеством шумов, и такая опция, как правило, имеется только у ренгенов высшего класса. Управляющее программное обеспечение выводит изображение на два широкоформатных дисплея диагональю 27 дюймов каждый. Одновременно с видеоизображением, которое получает система с внутренней видео камеры, выводится изображение полученной с детектора рентгеновсеих лучей.
Программное обеспечение обладает множеством инструментов по обработке полученного изображения (более 20 инструментов). Опционально доступен программно-аппаратный модуль, превращающий установку в автоматическую систему рентгеноскопической инспекции.
Основные особенности
- Возможность контроля качества пайки BGA, BGA, CSP, QFN и др., разъёмов, выводных компонентов, разварки кристаллов, входной контроль компонентов
- Нанофокусная трубка Hamamatsu Photonics открытого типа с субмикронным разрешением
- Плоскопанельный детектор высокого разрешения собственной разработки
- Полноценная компьютерная 3D-томография в базовой комплектации
- Полуавтоматическая инспекция (поиск и расчёт процента пустот в паяных соединениях с выдачей отчёта)
- Множество инструментов для работы с рентгеновским изображением (более 20)
- Возможность инспекции крупных и тяжёлых изделий
- Два монитора диагональю 27 дюймов для удобства и эффективности работы
- Удобное управление перемещениями узлов рентгена джойстиками на выносном пульте
- Разграничение доступа к параметрам и узлам рентгена с помощью паролей и ключей
Производитель
|
XAVIS X-Ray |
Страна производства
|
Южная Корея |
Особенности
|
Плоскопанельный 5-дюймовый детектор высокого разрешения 2 352 х 2 944 пикс собственной разработки, Нанофокусная трубка открытого типа японского производства, Поиск дефектов размером менее 1 микрона, Полноценная 3D компьютерная томография в базовой комплектации |
Программное обеспечение в базовой комплектации
|
ПО управления рентгеновской трубкой, ПО полноценной компьютерной 3D-томографии, ПО полуавтоматической инспекции паяных соединений, ПО для работы с рентгеновским изображением (более 20 инструментов), ОС Windows 10, MS Office |
Размер рабочего стола
|
525 х 540 мм |
Тип рентгеновской трубки
|
Нанофокусная открытая |
Фокальное пятно, размер распознаваемых дефектов
|
1 микрон, 0,7 микрона |
Напряжение трубки
|
160 кВ |
Ток трубки
|
1000 мкА |
Тип детектора, размер, разрешение, разрядность АЦП
|
Плоскопанельный цифровой, 5 дюймов, 2 352 х 2 944 пикс, 14 бит |
Максимальный размер и вес инспектируемого образца
|
500 х 500 мм (330 х 330 мм для томографии), 5 кг |
Число степеней свободы установки
|
7 степеней - перемещение стола по осям X1, Y1, Z1, наклон детектора (T), вращение стола (R), перемещение детектора по осям X2 и Y2 |
Угол наклона детектора
|
Регулируемый от 0 до 60° |
Число и размер мониторов для вывода изображения
|
2 LCD монитора диагональю 27 дюймов |
Величина утечки рентгеновского излучения на корпусе рентгена
|
менее 1 Зв/ч |
Мощность трубки
|
80 Вт |
Вес установки
|
3500 кг |
Размер установки
|
1700 х 1700 х 2100 мм |
