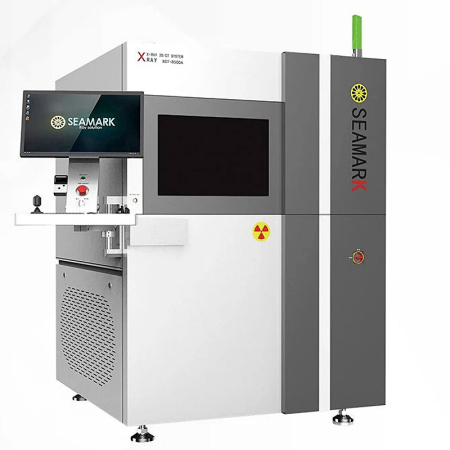

Рентгеновская установка XCT8500 – это универсальная мощная промышленная система неразрушающего контроля, которая подходит для контроля качества изделий электроники, 3D-измерений и анализа. Она состоит из источника рентгеновского излучения, детектора, системы сканирования и системы реконструкции изображения. Рентген XCT8500 можно использовать для проверки качества пайки электронных компонентов, особенно микросхем в корпусе BGA и QFN, для контроля внутренней структуры микросхем и разварки, для проверки полупроводниковых приборов, печатных плат, электронных силовых модулей IGBT, реле, датчиков, аккумуляторных батарей, различных деталей и т.д.
В данной рентгеновской установке можно применять такие методы контроля, как 2D и 3D исследования, а также опционально компьютерную томографию. Компьютерная томография необходима для изучения особенностей внутренней структуры образца и осуществляется с помощью программного обеспечения рентгена.
В рентгене XCT8500 используется мощная рентгеновская трубка открытого типа. С помощью такой трубки можно добиться высокого увеличения объекта и обнаружить дефекты субмикронного размера. Эти возможности делают данную рентгеновскую установку универсальной для использования на производствах электроники.
Преимущества рентгена XCT8500:
- Два типа компьютерной томографии (опционально) для исследования объектов различных типов;
- Режим инспекции с вращением объекта в плоскости стола на 360° относительно выбранной точки для удобства оператора;
- Опциональное ПО 2D инспекции пустот;
- Опциональное ПО для 3D реконструкции изображения объекта и проведения измерений.
|
Производитель
|
Seamark ZM Technology |
|
Страна производства
|
КНР |
|
3D исследование и компьютерная томография
|
опционально |
|
Время реконструкции 3D модели
|
ориентировочно 30 с |
|
Время сканирования
|
ориентировочно 20 с |
|
Габаритные размеры рентгена (ШхГхВ)
|
1650 х 1500 х 2250 мм |
|
Максиальная мощность трубки
|
64 Вт |
|
Максимальная мощность на мишени
|
15 Вт |
|
Максимальное геометрическое увеличение
|
х2500 |
|
Масса рентгена
|
2950 кг |
|
Тип рентгеновской трубки
|
трубка открытого типа |
|
Напряжение трубки
|
20 - 160 кВ |
|
Ток трубки
|
0,01 - 1,0 мА |
|
Максимальная зона инспекции
|
500 х 500 мм |
|
Подключение элекропитания
|
1-фазное, 220 В, 50 Гц, 2,5 кВт |
|
Размер минимального дефекта
|
< 0,5 мкм |
|
Разрядность цифрового преобразователя
|
16 бит |
|
Максимальный размер образца
|
645 х 635 мм |
|
Управление рентгеном
|
ПК DELL OptiPlex 7000MT, монитор, клавиатура, мышь |
|
Число градаций серого в изображении
|
65 536 |
|
Тип детектора
|
Плоскопанельный цифровой |
|
Модель рентгена
|
XCT8500 |
|
Размер эффективной области
|
154 х 154 мм |
|
Разрешение детектора
|
1536 х 1536 пик |
|
Размер фокального пятна
|
< 1 мкм |
|
Частота кадров
|
30 FPS |
