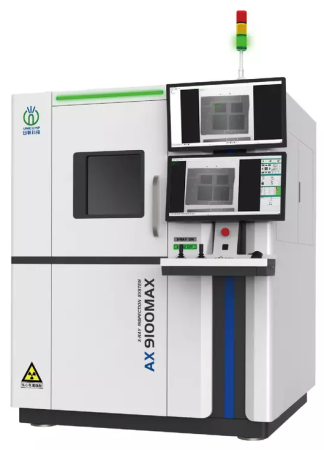

Рентгеновская установка AX9100 MAX – это многоцелевая мощная установка неразрушающего контроля, которая подойдёт для выполнения большинства задач на участке контроля качества изделий электроники. С её помощью вы сможете определить наличие и количество пустот в паяных соединениях, проверить качество пайки разъёмов, выводных компонентов, выявить наличие перемычек между выводами микросхем в корпусах BGA, µBGA и другие скрытые дефекты. Также рентгеновская установка может применяться для проверки электронных компонентов (LED, BGA, CSP и др.), аккумуляторных батарей.
Рентген AX9100 MAX оснащён закрытой микрофокусной трубкой увеличенной мощности напряжением до 130 кВ, которая имеет большой срок службы и не требует регулярного обслуживания. Фокальное пятно может иметь размер до 8 микрон. В качестве детектора применяется цифровой плоскопанельный детектор (FPD) высокого разрешения. Мощная рентгеновская трубка и цифровой детектор высокого разрешения обеспечивают чёткое и контрастное изображение. Вся визуальная информация выводится на два 27-дюймовый LCD монитора с разрешением 4К. Максимальное системное увеличение рентгеновской установки 1600 крат. Благодаря улучшенным характеристикам эта рентгеновская установка справляется проверкой более сложных печатных узлов.
Рабочий стол рентгена AX9100 MAX обладает возможностью вращения на 360 градусов, что значительно упрощает инспекцию сложных печатных узлов и снижает время проверки. Вращающаяся часть стола имеет диаметр 620 мм. Область инспекции у данного рентгена большая - 600 х 450 мм, поэтому на такой машине можно проверять качество пайки печатных узлов большого размера или сразу нескольких печатных узлов. Во время работы стол может перемещаться в трёх направлениях: X - вперёд-назад, Z - вверх-вниз и R - вращение. Детектор также может перемещаться в трёх направлениях: Y – влево-вправо, Z – вверх-вниз и T – наклон до 60 градусов. Трубка может передвигаться только по оси Y влево и вправо. Таким образом, число степеней свободы рентгена равно 7.
Рентген AX9100 MAX имеет очень удобное встроенное ПО для управления функциями установки и режимами работы с разграничением прав доступа. Доступ защищён с помощью пароля и/или отпечатка пальца. Наиболее часто используемые функции доступны фактически одним-двумя щелчками мыши. Также имеется ПО для отображения и обработки рентгеновских изображений с множеством фильтров и алгоритмов обработки.
|
Производитель
|
UNICOMP |
|
Страна производства
|
КНР |
|
Возможности ПО
|
Увеличение/уменьшение щелчком мыши, сохранение фокуса в фиксированной точке при наклоне детектора, алгоритмы получения изображения с высоким разрешением, автоматическое сравнение изображений, быстрое и автоматическое перемещение между регионами интереса, интеллектуальное улучшение чёткости и контрастности изображения одним щелчком мыши, разнообразные инструменты работы с изображением (встроенные алгоритмы обработки изображений, шумоподавление, различные фильтры, работа с резкостью, контрастом, цветом) |
|
Масса установки
|
2400 кг |
|
Вращение образца
|
есть, на 360° |
|
Встроенный монитор утечки излучения в режиме реального времени
|
есть |
|

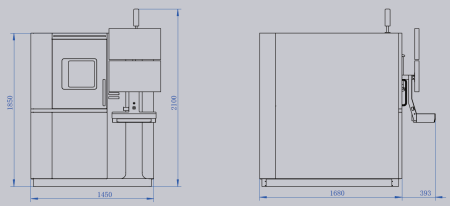

Габариты установки
|
1450 х 1680 х 1850 мм (Ш х Г х В) |
|
Замок на двери
|
электромагнитный автоматический при включении рентгеновской трубки |
|
Тип рентгеновской трубки
|
закрытая, необслуживаемая |
|
Напряжение трубки
|
0 - 130 кВ |
|
Индикация включения рентгеновской трубки
|
есть, световая |
|
Инспекция под наклоном
|
есть, угол до 60° |
|
Максимальный размер образца
|
Ø 620 мм |
|
Максимальная мощность трубки
|
65 Вт |
|
Максимальная область испекции
|
600 х 450 мм |
|
Подключение электроэнергии
|
1 фазное, 220 В, 50 Гц, 3,5 кВт |
|
Тип детектора
|
плоский цифровой высокого разрешения |
|
Модель рентгена
|
AX9100MAX |
|
Максимально возможное рентгеновское излучение
|
< 1мкЗв/ч |
|
Минимальное фокальное пятно
|
≤ 8 μм |
|
Открытие двери
|
вручную |
|
Отображение информации
|
два 4K монитора 27 дюймов |
|
Системное увеличение
|
х1600 |
|
Разграничение прав доступа к установке
|
есть, с помощью паролей и сканирования отпечатка пальца |
|
Размер пикселя
|
≤ 85 μм |
|
Размер эффективной области
|
130 х 130 мм |
|
Разрешение детектора
|
1536 х 1536 пикс |
|
Управление установкой
|
клавиатура, мышь, два джойстика |
|
Управляющий ПК
|
Core-i7, HDD 1 Тб, ОЗУ 16 Гб, Windows 10 (64) |
|
Частота кадров
|
20 FPS |
