Описание

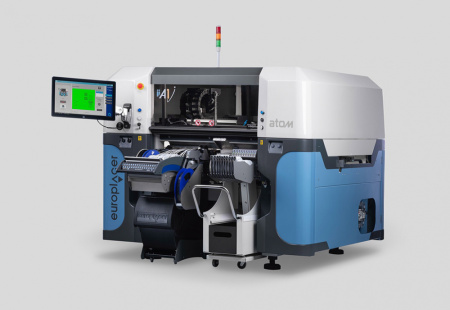

Серия автоматов Europlacer ii-A1 оснащается одной установочной головой роторного типа и системой оптического центрирования на-лету. Максимальная производительность достигает 15 000 компонентов в час. Универсальный установщик работает с любыми видами компонентов размером от 01005 до 99x99 мм и весом до 300 грамм.
Подача компонентов может осуществляться из ленты, обрезков ленты, JEDEC поддонов, а также из россыпи.
Большое количество доступных позиций для установки интеллектуальных питателей составляет 164 слота. В дополнении к этому, автоматы оснащаются столом для установки 5-ти полноразмерных поддонов с микросхемами без сокращения количества питателей или системой автоматической подачи поддонов. Автомат обладает компактными габаритными размерами, но позволяет достичь максимальной эффективности работы, быстрой переналадки и уникальной гибкости производства.
Применяемая технология Europlacer 3Dps позволяет контролировать усилие при захвате и установке каждого компонента. Технология обеспечивает сокращение времени на подготовку производства, уменьшает потери элементов и обеспечивает качество конечного изделия.
Автомат может оснащаться системой измерения электрических параметров устанавливаемых элементов, модулем дозирования паяльных материалов и клея.
Основные особенности
- Сборка изделий любой сложности
- Работа отдельно и в составе автоматической сборочной линии
- Быстрая переналадка
- Миниатюрные интеллектуальные питатели
- Возможность установки дозатора
- Проверка электрических параметров компонентов
- Оптимальная производительность
- 164 позиции для ленты 8-мм
- Встроенный рабочий стол для работы с поддонами
|
Страна производства
|
Франция |
|
Производитель
|
Europlacer Technology LTD |
|
Особенности
|
Сборка изделий любой сложности, Быстрая переналадка, Компактный размер, Измерение электрических параметров компонентов |
|
Электропитание - сжатый воздух
|
400 В / 210 В 3Ф, 8 кВА - 7 бар, 30 л/мин |
|
Максимальная производительность
|
15 390 компонентов в час |
|
Максимальный размер печатной платы
|
до 1080 x 510 мм (опц. 1080 x 715 мм) |
|
Максимальная высота компонентов
|
34 мм |
|
Максимальный вес компонентов
|
300 гр |
|
Количество лент 8 мм
|
164 шт |
|
Максимальная производительность IPC
|
12 550 компонентов в час |
|
Точность установки QFP
|
22 мкм @ 3 сигма |
|
Точность установки чип-компонентов
|
46 мкм @ 3 сигма |
|
Питатели для лент
|
от 4 мм до 104 мм |
|
Другие питатели
|
россыпь, пеналы, поддоны, наклейки, выводы BGA, вибробункер |
|
Габаритные размеры (Ш х Д х В)
|
1926 x 1910 x 1702 мм |
|
Размер устанавливаемых компонентов
|
от 01005 до 50х50 мм (опц. 99x99 мм) |
