Описание

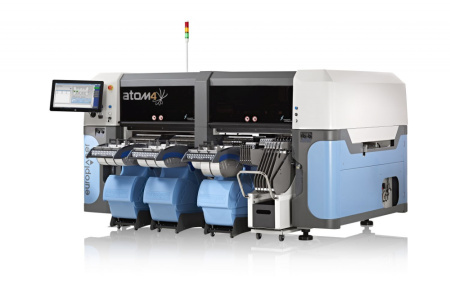

Максимальная производительность автоматического установщика компонентов серии Europlacer ii-A4 достигается с помощью четырех головок Pulsar c рядным расположением захватов и достигает 104 000 компонентов в час.
Применение синхронизированных линейных магнитных приводов перемещения позволяет добиться высокой надежности, точности и скорости работы.
Большое количество доступных позиций для установки интеллектуальных питателей составляет 264 слота. Чип-шутер с уникальным количеством питателей работает с любыми видами компонентов размером от 01005 до 13x13 мм, высотой до 7 мм.
Применяемая технология Europlacer 3Dps позволяет контролировать усилие при захвате и установке каждого компонента. Технология обеспечивает сокращение времени на подготовку производства, уменьшает потери элементов и обеспечивает качество конечного изделия.
Автомат может оснащаться системой поверяемой системой измерения электрических параметров устанавливаемых элементов, модулем дозирования паяльных материалов и клея.
Основные особенности
- Высокая производительность
- Быстрая переналадка
- Миниатюрные интеллектуальные питатели
- Автоматический контроль высоты компонентов в питателях
- Оптимальное усилие при установке каждого компонента
- Автоматическое измерение электрических параметров компонентов
- Умное программное обеспечение
|
Производитель
|
Europlacer Technology LTD |
|
Страна производства
|
Франция |
|
Особенности
|
Высокая производительность, Быстрая переналадка, Контроль усилия при захвате и установке компонентов, Измерение электрических параметров компонентов |
|
Электропитание - сжатый воздух
|
400 В / 210 В 3Ф, 8 kVA - 7 бар, 30 л/мин |
|
Максимальная производительность
|
104 000 компонентов в час |
|
Максимальный размер печатной платы
|
2059 x 460 мм (опц. 2059 x 715 мм) |
|
Максимальная высота компонентов
|
7 мм |
|
Количество лент 8 мм
|
264 шт |
|
Максимальная производительность IPC
|
78 000 компонентов в час |
|
Точность установки QFP
|
22 мкм @ 3 сигма |
|
Точность установки чип-компонентов
|
50 мкм @ 3 сигма |
|
Питатели для лент
|
от 4 мм до 104 мм |
|
Габаритные размеры (Ш х Д х В)
|
1926 x 3130 x 1702 мм |
|
Размер устанавливаемых компонентов
|
от 01005 до 13х13 мм |
