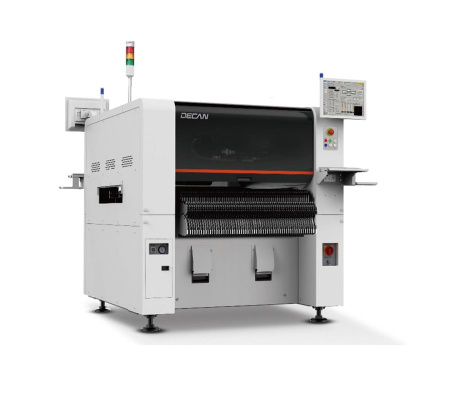

Автоматический установщик компонентов Hanwha Techwin DECAN S2

Описание

Высокоскоростной автоматический установщик SMD компонентов, оснащенный двухпортальной системой с десятью установочными головками на каждом портале. Имеет возможность работать с компонентами от 03015 до 12 мм (H=10 мм) и выполняет монтаж, распознавая характеристики светодиода и линзы.

Машина максимально сокращает время цикла монтажа, распознавая выбранный компонент и корректируя угол монтажа на «лету» после взятия компонента (оптимальная — 92 000 компонентов в час).

Двойной конвейер ПП для повышения производительности - на загрузку/выгрузку ПП не тратится ни секунды благодаря тому, что ПП помещается на соседнюю дорожку и ждет, пока идет работа с другими ПП (производительность увеличивается на 15% по сравнению с машинами с одним конвейером). Максимизирует производительность за счет увеличения скорости одновременного захвата.

Автоматическое регулирование с помощью двойного сервопривода и использование линейного двигателя для оси Y, что позволяет снизить шум и вибрацию.

Работать с ПО стало гораздо удобнее, встроенное программное обеспечение для оптимизации позволяет легко создавать и редактировать программы для ПП. Различная информация о печатной плате выводится на большой ЖК экран.

Автоматическое подсоединение ленты вдвое уменьшает объем работы (умный фидер), впервые при поверхностном монтаже используется автоматическая загрузка и склеивание ленты. Это максимально снижает время на замену катушки (раньше эта операция выполнялась вручную). Исключены затраты на расходные материалы для склеивания ленты.

Основные преимущества

• Максимальная скорость монтажа 92 000 компонентов в час
• Управляющий персональный компьютер (Windows) и управляющее программное обеспечение
• Выполняет монтаж, распознавая характеристики светодиода и линзы
• Возможность работать с компонентами 03015 до 12мм (H=10мм)

Основные особенности

• Стандартная комплектация: 3-х сегментный конвейер с двойным конвейером во втором сегменте
• Различные конструкции, увеличивающие производительность
• Проверка компонентов (защита от неправильного расположения)
• Отслеживаемость (отслеживание партии)
• T-LTS: Проверка партии для отслеживаемости
• Модульная система конвейера позволяет разместить оборудование так, как это удобно на конкретном производстве
• Модульный конвейер можно заменить на месте (Шатл↔ Двойной)
• Машина распознает полярность на нижней поверхности компонента благодаря 3-х ступенчатому трехмерному освещению
• Использование линейных двигателей, снижающих шум и вибрацию
• Автоматическое подсоединение ленты вдвое уменьшает объем работы (Умный фидер)
