Описание
Современный гибкий автоматический установщик SMD компонентов, оснащенный двухпортальной системой с десятью установочными головками на каждом портале. Имеет возможность работать с компонентами 0402(01005 дюйм) ~ 55мм (H15мм) и выполняет монтаж, распознавая характеристики светодиода и линзы.
Машина максимально сокращает время цикла монтажа, распознавая выбранный компонент и корректируя угол монтажа на «лету» после взятия компонента (оптимальная — 56 000 компонентов в час).
Двойной конвейер ПП для повышения производительности - на загрузку/выгрузку ПП не тратится ни секунды благодаря тому, что ПП помещается на соседнюю дорожку и ждет, пока идет работа с другими ПП (производительность увеличивается на 15% по сравнению с машинами с одним конвейером). Максимизирует производительность за счет увеличения скорости одновременного захвата.
Автоматическое подсоединение ленты вдвое уменьшает объем работы (умный фидер). Впервые при поверхностном монтаже используется автоматическая загрузка и склеивание ленты. Это максимально снижает время на замену катушки (раньше эта операция выполнялась вручную). Исключены затраты на расходные материалы для склеивания ленты.
Работать с ПО стало гораздо удобнее, встроенное программное обеспечение для оптимизации позволяет легко создавать и редактировать программы для ПП. Различная информация о печатной плате выводится на большой ЖК экран.
Основные преимущества
- Максимальная скорость монтажа 56 000 компонентов в час
- Управляющий персональный компьютер (Windows) и управляющее программное обеспечение
- Выполняет монтаж, распознавая характеристики светодиода и линзы

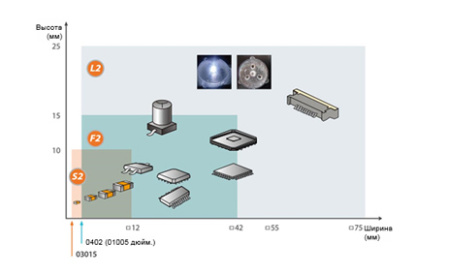

- Возможность работать с компонентами 0402 (01005 дюйм) ~ 55мм (H25мм)
Основные особенности

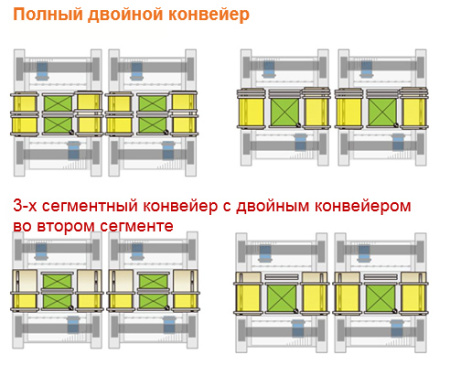

- Стандартная комплектация: 3-х сегментный конвейер с двойным конвейером во втором сегменте
- Различные конструкции, увеличивающие производительность
- Проверка компонентов (защита от неправильного расположения)
- Отслеживаемость (отслеживание партии)
- T-LTS: Проверка партии для отслеживаемости
- Модульная система конвейера позволяет разместить оборудование так, как это удобно на конкретном производстве
- Модульный конвейер можно заменить на месте (Шатл↔ Двойной)
- Машина распознает полярность на нижней поверхности компонента благодаря 3-х ступенчатому трехмерному освещению
- Использование линейных двигателей, снижающих шум и вибрацию

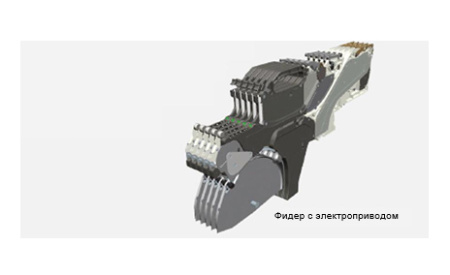

- Автоматическое подсоединение ленты вдвое уменьшает объем работы (Умный фидер)
|
Страна производства
|
Южная Корея |
|
Производитель
|
Hanwha Precision Machinery Co. LTD |
|
Особенности
|
установщик smd компонентов, DECAN L2, автоматический установщик компонентов, сборочное и монтажное оборудование |
|
Электропитание - сжатый воздух
|
3ф, АС 200/208/220/240/380/415В ±10%, 50/60Гц, 5.0 кВт макс. 0.5 ~ 0.7МПа(5 ~ 7 бар), 50 Нл/мин |
|
Электропитание
|
3ф, АС 200/208/220/240/380/415В ±10%, 50/60Гц, 5.0 кВт макс. |
|
Максимальная производительность
|
56 000 компонентов в час |
|
Максимальный размер печатной платы
|
610х460 мм |
|
Максимальная высота компонентов
|
28 мм |
|
Максимальный вес компонентов
|
150 гр |
|
Количество лент 8 мм
|
120 шт./112 шт. (с системой групповой смены питателей) |
|
Максимальная производительность IPC
|
80 000 компонентов в час |
|
Точность установки QFP
|
22 мкм @ 3 сигма |
|
Точность установки чип-компонентов
|
46 мкм @ 3 сигма |
|
Вес
|
около 1800 кг |
|
Питатели для лент
|
от 4 мм до 104 мм |
|
Габаритные размеры (Ш х Д х В)
|
1430 (Д) х 1740 (Г) х 1485 (В) мм |
|
Название товара
|
Автоматический установщик компонентов DECAN L2 |
|
Размер устанавливаемых компонентов
|
0402 (01005 дюйм) ~ 55мм (H15мм) |
