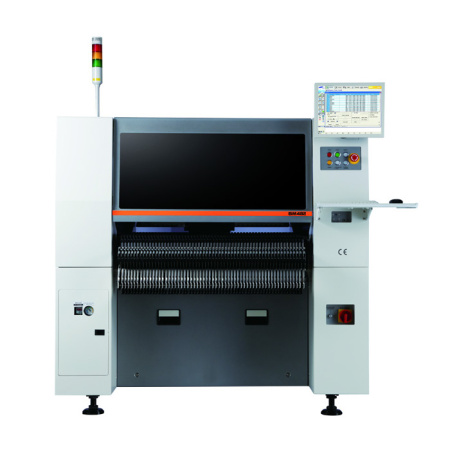

Установщик SMD-компонентов выполнен на базе двухпортальной системы перемещения установочных голов и предназначен для автоматической сборки серийных изделий электронной техники. Проверенный и хорошо зарекомендовавший себя автомат позволяет масштабировать существующее производство электронных приборов или создать новый высокопроизводительный участок.
Каждая установочная голова оснащается десятью скоростными захватами. Скорость сборки автомата при оптимальном режиме работы составляет 78 000 компонентов в час. Распознавание геометрических характеристик компонентов для точного монтажа происходит одновременно с процессом переноса компонентов из системы подачи к месту установки. Загрузка электронных компонентов выполняется с как с фронтальной, так и с тыловой стороны установщика.
Загрузка питателей в установщик может производится групповым методом при помощи подкатных картов.
Автоматический видеоконтроль за установочными захватами позволяет обеспечить минимальный уровень технологических потерь компонентов.
Основные особенности:
- Двухпортальная конструкция установщика
- 10 захватов на каждую голову
- Высокая производительность до 78 000 комп./час
- Сборка одного изделия двумя головами
- Интегрированная система распознавани компонентов
- Точность установки микросхем ± 30 мкм при 3 сигма
- Работает с печатными платами размером до 740 × 460 мм
|
Производитель
|
Hanwha Precision Machinery Co. LTD |
|
Страна производства
|
Южная Корея |
|
Габаритные размеры автомата
|
1 650 х 1 690 х 1 485 мм |
|
Количество мест под 8мм питатели
|
120 шт./112 шт. (с системой групповой смены питателей) |
|
Пневмопитание
|
0.5-0.7 МПа, 350 Нл/мин, 50 Нл/мин с вакуумным насосом |
|
Количество порталов, головок
|
2 портала по 10 головок |
|
Электропитание
|
3Ф AC200/208/220/240/380/415В, 50/60 Гц, 5кВт макс. |
|
Максимальная высота компонента
|
12 мм |
|
Масса автомата
|
~ 1 730 кг |
|
Размеры ПП (ДхШ)
|
1 конвейер: 50 х 40 - 510 х 460 мм (опционально 610 х 460) 2 конвейера: 50 х 40 - 460 х 250 (опционально 610 х 250) |
|
Распознавание
|
Распознавание "на лету" |
|
Скорость установки компонентов
|
до 78 000 комп./час |
|
Точность установки компонентов
|
±40 мкм @ ±3σ (чип), ±50 мкм @ ±3σ (QFP) |
