Описание

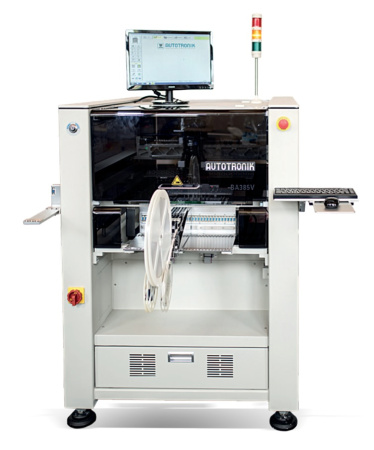

Лидер продаж среди автоматов начального уровня. Надежная жесткая стальная конструкция с литыми опорами и балкой. Шариковинтовые передачи для перемещения установочной головы по осям X и Y. Автомат зарекомендовал себя стабильной работой в трехсменном режиме. Не требует специальной подготовки персонала для освоения. Отличный выбор для производств, переходящих от ручной сборки к автоматической. Помимо компонентов в лентах, отрезках лент, пеналах и лотках может устанавливать компоненты из россыпи (специальный лоток для россыпи приобретается дополнительно). Модульный принцип конструкции предполагает возможность приобретения минимального набора для начала работы с последующим наращиванием. Дополнительная функциональная головка для дозирования материалов, камера с большим полем обзора, базы для дополнительных питателей, конвейер могут быть установлены позднее на месте эксплуатации.
Основные особенности
- Система оптического центрирования на лету"
- Дополнительная оптическая система для крупногабаритных компонентов
- Автоматическое распознавание реперных знаков на печатной плате
- Система дозирования пасты/клея (опция)
- Режим видеоинспекции до и/или после сборки печатной платы
- Скорость до 4500 комп./час
- Универсальный CAD конвертер
- Промышленный ПК с Windows 10
- Считыватель штрих-кодов (опция)
- Модульный принцип конструкции
|
Производитель
|
Autotronik-SMT |
|
Особенности
|
Наилучшее решение для производства мелкосерийного и среднесерийного производства, Высокая точность сборки и большая номенклатура устанавливаемых SMD компонентов, Модульный принцип конструкции, Надёжность и стабильность в работе |
|
Электропитание
|
220 В 1Ф - 50/60 Гц, 2.4 кВт |
|
Устанавливаемые компоненты
|
от 01005 (0.4 х 0.2 мм) до 150 х 100 мм |
|
Максимальный размер печатной платы
|
435 х 460 мм |
|
Количество установочных голов (с системой оптического центрирования)
|
2 |
|
Максимальная скорость
|
6400 комп./час |
|
Точность установки
|
±30 мкм (X,Y), ±0,045° |
|
Максимальное количество питателей
|
128 питателей 8 мм |
|
Масса оборудования
|
710 кг |
|
Минимальный шаг выводов QFP
|
0.3 мм |
|
Габаритные размеры оборудования
|
1270 х 990 х 1355 мм (Д х Ш х В) |
|
Скорость по тесту IPC 9850
|
5500 комп./час |
|
Сжатый воздух
|
5.5 Бар, до 200 л/мин |
