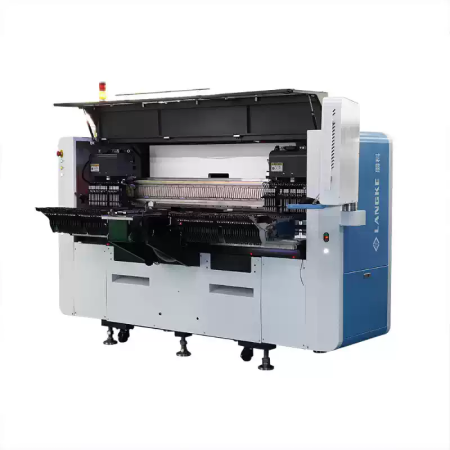

Неограниченная длина гибких лент для установки светодиодов Langke LK050
Описание:
Автомат для установки чипов на гибкую ленту, SMD установщик светодиодов на гибкую печатную плату, установщик LED
Описание:
- LK050 предназначен для сборки светодиодной гибкой печатной платы (FPCB) бесконечной длины
- Включает в себя две установочные головки и 72 электронных питателя
- Одновременная установка четырех типов компонентов. Количество активных питателей не влияет на производительность установки
- Удовлетворяет требованиям установки RGB светодиодов (RGB LED) на гибкую ленту (печатную плату). Плавная подача ленты и точность установки позволяют устранить влияние изгиба плат
- Линейный магнитный привод с линейным энкодером обеспечивает надежность, точность и скорость сборки, два года гарантии
|
Производитель
|
Langke Automation Equipment Co.,Ltd |
|
Устанавливаемые компоненты
|
0805, 1206, 2835, 3014, 3528, 5050, 5630, 5730, RGB и другие LED для светодиодной ленты |
|
Размер печатной платы
|
ширина: 255 мм, длинна: от 5 м до ∞ |
|
Установочная голова
|
2 шт, 36 насадок (18 × 2) |
|
Схема монтажа
|
Групповой забор компонентов и групповой монтаж |
|
Привод монтажной головки (ось Y)
|
Линейный мотор (магнитный) |
|
Монтажная высота
|
13 мм |
|
Положение печатной платы
|
CCD vision и MARK |
|
Гарантия
|
24 месяца |
|
Скорость конвейера печатной платы
|
320 мм/с |
|
Направление подачи печатной платы
|
Фронтальная подача, тыловой выход |
|
Минимальное монтажное расстояние
|
13 мм |
|
Рабочая скорость монтажа
|
70 000 компонентов в час × 2=140 000 компонентов в час (используя 36 насадок) |
|
Толщина печатной платы
|
0,5 мм – 5,0 мм |
|
Количество питателей
|
18 (8 мм) × 4 = 72 шт. Электрические питатели |
|
Электроэнергия
|
220 в, |
|
Потребляемая мощность
|
3,0 кВт |
|
Воздух
|
5 кг |
|
Точность установки
|
±0,05 мм |
|
Вес
|
2000 кг |
|
Размеры (Д)
|
1500 мм |
|
Размеры (Ш)
|
2650 мм |
|
Размеры (В)
|
1650 мм |
