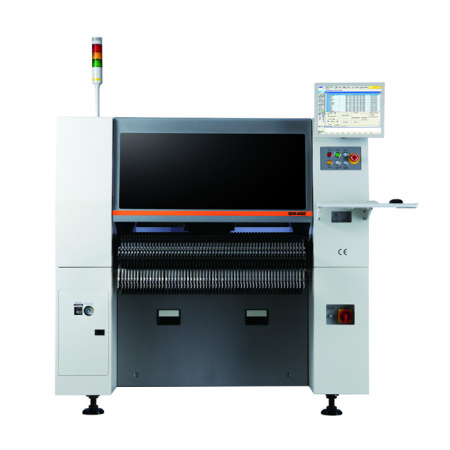

Мультифункциональный установщик SMD компонентов Hanwha Techwin SM481 Plus, имеет наивысшую скорость установки среди автоматов своего класса. Автомат оснащен одним порталом с десятью установочными головками. Автомат может выполнять высокоскоростную установку компонентов. Высокая точность автомата и наличие центрирующих камер позволяет распознавать и устанавливать компоненты с шагом даже до 0,3 мм. Камеры для центрирования находятся на установочном модуле таким образом, что распознавание компонентов происходит «на лету». Установка дает возможность работать с большим количеством как электронных, так и пневматических питателей.
Основные особенности:
- Один портал с 10-ю установочными головками Высокая производительность до 40 000 комп./часСистема распознавания компонентов Polygon позволяет быстро описывать и вводить в базу данных контуры любого компонентаСистема автоматической калибровки обеспечивает высокую точность сборки. Система автоматически проверяет и подстраивает координаты захвата и установки компонентовСистема с центрированием «на лету» распознает такие сложные компоненты, как BGA, QFP и коннекторы с мелким шагом благодаря встроенным камерам высокого разрешенияНеподвижная система технического зренияШирокий выбор питателей с интеллектуальным интерфейсом или без, с пневматическим или электрическим приводом, а также с возможностью работы с обрезками без наращивания лентыТочность установки микросхем ± 30 мкм при 3 сигмаРаботает с печатными платами размером до 1 500 × 460 ммОбеспечивает качественную работу с обрезками ленты с помощью электронного питателя SmartfeederВстроенная вакуумная помпа значительно сокращает потребление сжатого воздухаТитановые вакуумные захваты с керамическим наконечником обеспечивают больший срок эксплуатации и антистатические свойства, необходимые для работы с компонентамиИнтеллектуальная информационная система исключает ошибки, связанные с установкой питателя с ошибочным компонентом, реализует функцию управления складом компонентов, оптимизирует работу линии и прослеживает процесс сборки изделий
Производитель
|
Hanwha Precision Machinery Co. LTD |
Страна производства
|
Южная Корея |
Габаритные размеры автомата
|
1 650 × 1 680 × 1 530 мм |
Количество мест под 8мм питатели
|
120 шт./112 шт. (с системой групповой смены питателей) |
Пневмопитание
|
0.5-0.7 МПа, 160 Нл/мин, 50 Нл/мин с вакуумным насосом |
Количество порталов, головок
|
1 портал на 10 головок |
Электропитание
|
3Ф AC200/208/220/240/380/415В, 50/60Гц, 3.5 кВт макс. |
Максимальная высота компонента
|
10 мм - Fly-камера, 15 мм - фиксированная камера |
Масса автомата
|
~ 1 655 кг |
Размеры ПП (ДхШ)
|
50 х 40 - 460 х 400 мм (опционально 510 х 460, 610 х 510, 1 500 х 460) |
Распознавание
|
Распознавание "на лету" + фиксированная камера (опция) |
Распознавание "на лету" SM-FLYI-MP-24мм
|
0402(01005) - 16 мм (IC, коннектор с шагом 0.4 мм; BGA, CSP с шагом 0.4 мм) |
Скорость установки компонентов
|
до 40 000 комп./час |
Точность установки компонентов
|
±40 мкм @ ±3σ (чип), ±30 мкм @ ±3σ (QFP) |
Фиксированная камера SM-CCD-MP-35
|
до 16 мм (IC, коннектор с шагом 0.3 мм и BGA, CSP с шагом 0.4 мм) до 32 мм (IC, коннектор с шагом 0.4 мм и BGA, CSP с шагом 0.5 мм) |
Фиксированная камера SM-CCD-MP-45
|
до 32 мм (IC, коннектор с шагом 0.4 мм и BGA, CSP с шагом 0.5 мм) до 42 мм (H12мм) (IC, коннектор с шагом 0.5 мм и BGA, CSP с шагом 1.0 мм) |
