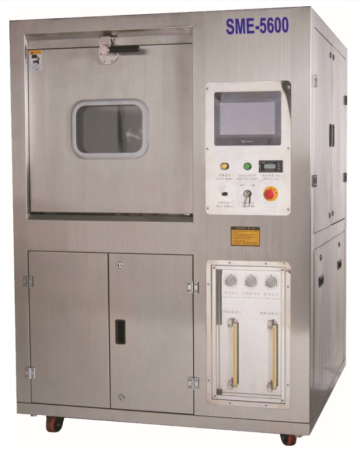

Автоматическая система струйной отмывки SME-5600 обеспечивает высококачественную отмывку печатных плат от основных типов загрязнений. Все этапы очистки изделий – отмывка, ополаскивание и сушка - происходят в одной рабочей камере, в которой платы располагаются в двух корзинах.
Основные элементы системы, такие как корпус, дверцы, рабочая камера, баки, роторы, корзины, фильтры, система трубопроводов, произведены из нержавеющей стали марки SUS 304. Рабочая камера герметично закрывается дверцей с окном для визуального контроля процесса отмывки. Печатные платы загружаются в 2-ярусную корзину, в которой закреплены фикстуры для удержания печатных плат во время отмывки, а сама корзина закатывается в рабочую камеру на встроенных роликах. Полезная площадь каждой корзины 610х560 мм, а максимальный размер отмываемой печатного узла может достигать 560х550х130 мм. Минимальный размер отмываемого изделия 80х50 мм, таких плат можно загрузить сразу порядка 200 штук.
В рабочей камере также располагаются 3 ротора из нержавеющей стали, через которые на изделия подаётся и моющее средство во время отмывки, и деионизованная вода при ополаскивании, и горячий воздух в процессе сушки. Роторы вращаются на 360°.
В среднем цикл отмывки печатных плат занимает следующее время: отмывка 10-20 минут при температуре раствора 40-60 градусов, ополаскивание 3-5 циклов по 1-2 минуты деионизованной водой комнатной температуры, сушка 20-30 минут при температуре 70-95 градусов. Таким образом, общее время цикла в среднем занимает около 60 минут. Реальное время цикла подбирается технологом на производстве и будет зависеть от многих факторов, таких, как конфигурация самого печатного узла, степень загрязнения, используемые паяльные материалы и т.д.
Производитель
|
Samtronik International Limited |
Страна производства
|
Китай |
Температура сушки
|
от комнатной температуры до 99 градусов |
Подключение электроэнергии
|
380 В, 3P+N+PE, 50 Гц, 65 А |
Размер корзины
|
610х560х100 мм |
Количество корзин
|
2 штуки |
Ёмкость бака для концентрата
|
30 л |
Ёмкость бака для готового средства
|
60 л |
Ёмкость бака распыления
|
18 л |
Мощность нагревателя моющего средства
|
6 кВт |
Подключение к вытяжке
|
Ø100, h=100 мм |
Температура нагрева моющего средства
|
от комнатной температуры до 75 градусов |
Температура нагрева ополаскивающей жидкости
|
от комнатной температуры до 75 градусов |
Измерение сопротивления ополаскивающей воды
|
от 0 до 18 МОм |
Мощность нагревателя воздуха
|
6 кВт |
Давление жидкости
|
от 0,2 до 0,5 МПа |
Фильтр моющего средства
|
0,22 мкм |
Фильтр ополаскивающей жидкости
|
0,22 мкм |
Подключение воды
|
1 дюйм, быстросъёмное соединение |
Отвод воды
|
1 дюйм, быстросъёмное соединение |
Время отмывки
|
от 0 до 99 минут |
Подключение моющего средства
|
1 дюйм, быстросъёмное соединение |
Манометры
|
3 штуки (давление перед форсунками, в контуре деионизованной воды, в системе слива) |
Время ополаскивания
|
от 1 дод 2 минут, число циклов от 1 до 99 раз |
Мощность насоса
|
5,5 кВт |
Подключение воздуха
|
0,45 МПа - 0,7МПа |
Время сушки
|
от 0 до 99 минут |
