Описание

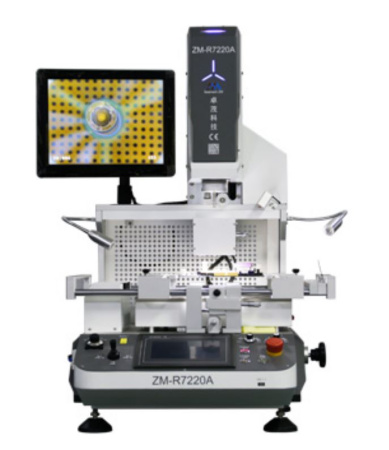

Настольная BGA ремонтная станция ZM-R7220 - это интеллектуальная ИК-паяльная станция с мониторингом температуры в режиме реального времени, оптической системой выравнивания и быстрым нагревом и охлаждением. Для достижения наибольшей эффективности и качества ремонта, используется комбинированная система нагрева с функцией автоматического построения профиля пайки с использованием термодатчиков с обратной связью.
Основные особенности
- Высокоэффективная независимая система нагрева, точечный ИК нагрев сверху и снизу + нижний инфракрасный нагрев ПП.
- Использование камер высокого разрешения для точного совмещения.
- Ремонт широкого спектра компонентов (BGA, µBGA, CSP, Flip-Chip и т.д.)
- Возможность подключения 1 термопары К-типа для регулировки и контроля процесса пайки.
- Программное управление движения сервоприводами по всем осям.
|
Производитель
|
Seamark ZM Technology |
|
Страна производства
|
Китай |
|
Особенности
|
Автоматический интеллектуальный режим создания профиля пайки, Тройная система нагрева точечная инфракрасный верх/низ, дополнительный нижний инфракрасный нагрев, Оптическая система совмещения компонентов, Мониторинг температуры в режиме реального времени |
|
Электропитание
|
220 В 50 ГЦ |
|
Мощность верхнего конвекционного нагревателя
|
1450 Вт |
|
Мощность нижнего конвекционного нагревателя
|
1200 Вт |
|
Мощность нижнего инфракрасного нагревателя
|
2,7 КВт |
|
Вес
|
76 Кг |
|
Моторизированный привод осей
|
X/Y/Z |
|
Диапазон устанавливаемых компонентов
|
от 2х2 мм до 60х60 мм |
|
Максимальная потребляемая мощность
|
5,65 КВт |
|
Габаритные размеры (Ш x Д x В)
|
685 x 633x 850 мм |
|
Максимальный размер ПП
|
412 x 370 мм |
|
Точность позиционирования
|
±20 мкм |
|
Количество входов для термопар
|
1 шт |
