Описание

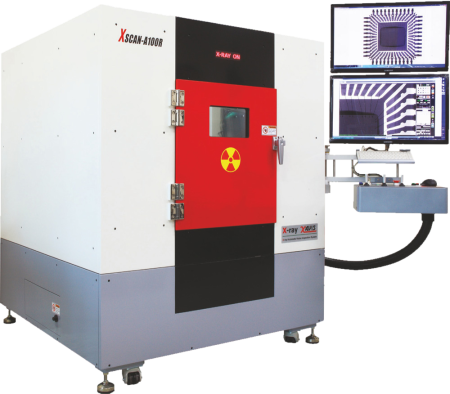

Многофункциональная установка рентгеноскопической инспекции XSCAN A100R разработана для использования на предприятиях электронной промышленности. Установки данной серии применяются для 2D и 3D инспекции качества монтажа ИМС в корпусах BGA, BGA, CSP, Flip-Chip, FPCB, соединения ACF. Также установки используются на входном контроле для проверки качества изготовления полупроводниковых микросхем, аккумуляторных батарей и других изделий электроники. В зависимости от условий применения установки могут оснащаться широким спектром источников излучения, системой компьютерной томографии, опцией автоматической инспекции.
Основным преимуществом оборудования XAVIS является применение плоскопанельных цифровых детекторов собственного производства для получения качественного изображения с высокими разрешением и контрастностью совместно с источником излучения от ведущего мирового производителя «Hamamatsu Photonics» (Япония). Детектор разработан и производится в компании XAVIS. Закрытый источник не нуждается в ежемесячном обслуживании в отличии от систем с открытой трубкой. Срок службы мишени при применении источника закрытого типа достигает 20 000 часов. При работе в системах с источником открытого типа мишень необходимо заменять после 5000 часов работы, лампу – через 500 часов работы и т.д. плюс обслуживание системы охлаждения. Срок службы источника закрытого типа достигает 10 лет.
Установка оснащается системой светодиодной индикации области инспекции и внутренней видеокамерой для удобства оператора. Перемещение исследуемого образца осушествлятеся при помощи моторизированной системы и пульта управления.
Благодаря автоматической системе наклона детектора, образцы можно проверять под свободно выбираемым углом зрения. Управляющее программное обеспечение выводит изображение на два широкоформатных дисплея диагональю 27 дюймов каждый. Одновременно с видеоизображением, которое получает система с внутренней видео камеры, выводится изображение полученной с детектора рентгеновсеих лучей.
Программное обеспечение обладает множеством инструментов по обработке полученного изображения (более 20 инструментов). Опционально доступны программно-аппаратный модуль компьютерной томографии и программный модуль, превращающий установку в автоматическую систему рентгеноскопической инспекции.
Основные особенности
- Возможность контроля качества пайки BGA, BGA, CSP, QFN и т.д., а также разъёмов и других выводных компонентов
- Микрофокусная трубка Hamamatsu Photonics закрытого типа, не требующая обслуживания, с ресурсом до 20 000 часов
- Плоскопанельный детектор высокого разрешения собственной разработки
- Большое системное увеличение, в том числе за счёт высокого разрешения изображения
- Два монитора диагональю 27 дюймов для удобства и эффективности работы
- Возможность инспекции крупных и тяжёлых изделий
- Полуавтоматическая инспекция (поиск и расчёт процента пустот в паяных соединениях с выдачей отчёта)
- Множество инструментов для работы с рентгеновским изображением (более 20)
- Удобное управление перемещениями узлов рентгена джойстиками на выносном пульте
- Разграничение доступа к параметрам и узлам рентгена с помощью паролей и ключей
|
Производитель
|
XAVIS X-Ray |
|
Страна производства
|
Южная Корея |
|
Особенности
|
Плоскопанельный детектор высокого разрешения 2 352 х 2 944 пикс собственной разработки, Микрофокусная трубка закрытого типа японского производства, не требующая обслуживания, Большой инспекционный стол 520х520 мм, Программное обеспечение с множеством инструментов для работы с рентгеновским изображением |
|
Увеличение
|
х214 / х429 |
|
Программное обеспечение
|
Базовая комплектация: ПО управления рентгеновской трубкой, ПО полуавтоматической инспекции паяных соединений, ПО для работы с рентгеновским изображением (более 20 инструментов), ОС Windows 10, MS Office. Опциональное: автоматическая инспекция, 3D компьютерная томография. |
|
Размер рабочего стола
|
520 х 520 мм |
|
Тип рентгеновской трубки
|
Микрофокусная закрытая необслуживаемая |
|
Фокальное пятно, размер распознаваемых дефектов
|
5 микрон, 3 микрона |
|
Напряжение трубки
|
100 кВ |
|
Ток трубки
|
250 мкА |
|
Тип детектора, размер, разрешение, разрядность АЦП
|
Плоскопанельный цифровой, 5 дюймов, 2 352 х 2 944 пикс, 14 бит |
|
Максимальный размер и вес инспектируемого образца
|
500 х 500 мм, 5 кг |
|
Число степеней свободы установки
|
До 5 степеней - перемещение стола по X/Y/Z, наклон детектора, вращение стола (опция) |
|
Угол наклона детектора
|
Регулируемый от 0 до 50° |
|
Число и размер мониторов для вывода изображения
|
2 LCD монитора диагональю 27 дюймов |
|
Величина утечки рентгеновского излучения на корпусе рентгена
|
менее 1 Зв/ч |
|
Размеры и вес установки
|
1360 х 1440 х 1700 мм, 1200 кг |
|
Мощность трубки
|
10 Вт |
