ОПИСАНИЕ

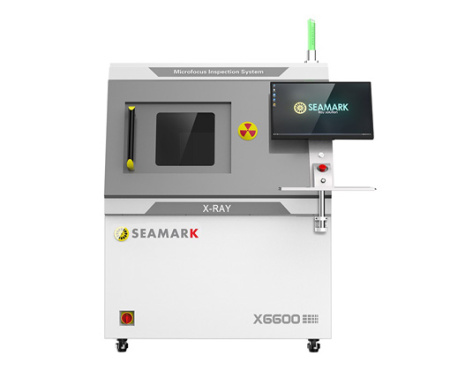

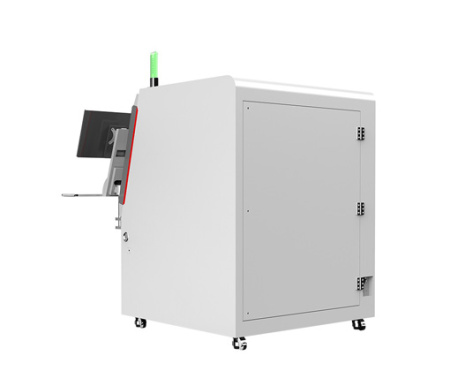

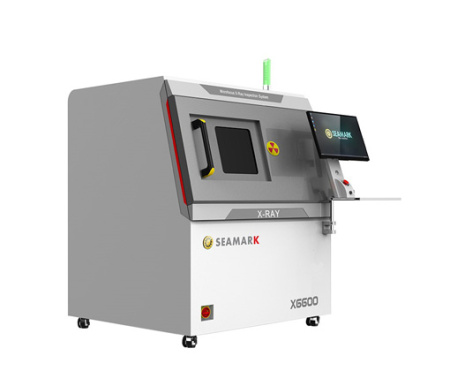

Система рентгеновского контроля Seamark ZM-X6600 имеет большую область инспекции и позволяет осуществлять наклон образца на угол от 0° до 60°, что позволяет идентифицировать любые дефекты.
Программное обеспечение (ПО) позволяет в автоматическом режиме производить измерения пустот паяный соединений BGA и определять, находятся ли они в пределах допуска. Создание программы контроля производится при помощи пошагового мастера программирования.
Система ZM-X6600 автоматически определяет любые скрытые дефекты пайки, а также дефекты печатных плат и компонентов.
ОСНОВНЫЕ ОСОБЕННОСТИ
- Мощность источника излучения: 90кВ
- Позволяет в автоматическом режиме находить пустоты в шариках BGA и производить подсчет в процентном соотношении
- Область инспекции: 540х440 мм
- Микрофокусная рентгеновская трубка закрытого типа
- Автоматическая навигация и позиционирование
- Детектор позволяет осуществлять угол наклона образца от 0 до 60°
- Многофункциональная система обработки изображений
|
Производитель
|
Seamark ZM Technology |
|
Страна производства
|
Китай |
|
Особенности
|
Плоскопанельный детектор высокого разрешения 1536 × 1536 пикс, Трубка закрытого типа производства Hamamatsu Photonics (Япония), не требующая обслуживания, Большой инспекционный стол 540х440 мм, Программное обеспечение с множеством инструментов для работы с рентгеновским изображением |
|
Программное обеспечение
|
Базовая комплектация: ПО управления рентгеновской трубкой, ОС Windows. |
|
Размер рабочего стола
|
540 х 440 мм |
|
Тип рентгеновской трубки
|
Микрофокусная закрытая необслуживаемая |
|
Фокальное пятно, размер распознаваемых дефектов
|
5-15 микрон |
|
Напряжение трубки
|
90 кВ |
|
Ток трубки
|
10 - 200 мкА |
|
Тип детектора, размер, разрешение, разрядность АЦП
|
Плоскопанельный цифровой, 5 дюймов, 1536×1536 пикс, 16 бит |
|
Максимальный размер и вес инспектируемого образца
|
540 х 440 мм, 5 кг |
|
Число степеней свободы установки
|
До 4 степеней - перемещение стола по X/Y/Z, наклон детектора |
|
Угол наклона детектора
|
Регулируемый от 0 до 60° |
|
Число и размер мониторов для вывода изображения
|
1 LCD монитор диагональю 24 дюймов |
|
Величина утечки рентгеновского излучения на корпусе рентгена
|
менее 1 Зв/ч |
|
Размеры и вес установки
|
1360х 1 240 х 1 700, 1200 кг |
|
Мощность трубки
|
18 Вт |
