Краткое описание:

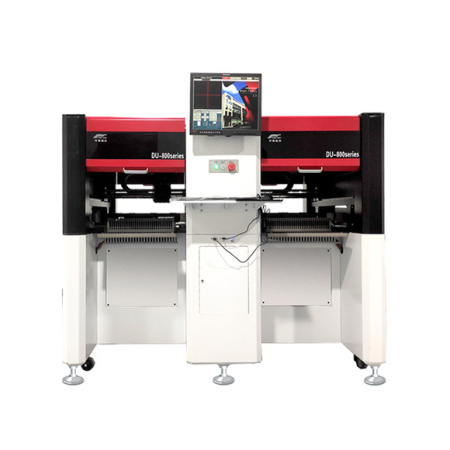

Автоматический высокоскоростной установщик SMD компонентов HW-DSQ800-120F с 8 монтажными захватами и 120 питателями Fuji NXT. Машина оснащается двумя независимыми установочными головами и управляется с помощью одного промышленного компьютера.
Установщик большим количеством позиций для установки питателей, а также высокой производительностью. Программное обеспечение простое в освоении и обеспечивает стабильную работу оборудования. Интерфейс выполнен на английском языке. Интеллектуальная система алгоритмов установщика оптимизирует положение питателей на базах перед при подготовке к сборке изделия.
Конструкция приводов перемещения установщика выполнена на базе прецизионных шарико-винтовых приводов и сервомоторов от японских производителей. Применение комплектующих от мировых лидеров обеспечивает высокую точность и надёжность работы.
Система оптического распознавания позволяет работать с миниатюрными чип-компонентами с типовыми размерами от 0201, устанавливать микросхемы QFN, QFP с шагом 0,3 мм, а также производить точный монтаж компонентов в корпусах BGA.
- Одновременная работа двух независимых установочных голов повышает производительность установки компонентов
- Использование интеллектуальных алгоритмов ПО, оптимальное расположение питателей для увеличения производительности
- Трехсегментная конвейерная система служит для уменьшения времени простоя производственной линии
- Для точной установки микросхем используются две отдельные цифровая пятимегапиксельные видеокамеры с высоким разрешением
- Высокая скорость установки чип-компонентов обеспечивается рядом из четырёх видеокамер на каждую установочную голову
Основные особенности:
- автоматическая калибровка позиций захвата компонентов
- автоматическое создание программы после импорта файла координат компонентов
- одновременный захват компонентов из питателей
- автоматическая оптимизация позиций насадок и питателей
|
Производитель
|
HWGC (Beijing Huawei Guochuang Electronic Technology Co. Ltd.) |
|
Страна производства
|
КНР |
|
Особенности
|
Высокая производительность и доступная цена |
|
Электропитание - сжатый воздух
|
220В 50Гц |
|
Электропитание
|
220 В 50 Гц |
|
Устанавливаемые компоненты
|
0201, 0402, 0603, 0805, 1206, диоды, SOT и QFP, BGA |
|
Максимальная производительность
|
26 000 компонентов в час |
|
Максимальный размер печатной платы
|
до 340x 560 мм |
|
Максимальная высота компонентов
|
20 мм |
|
Количество лент 8 мм
|
120 шт |
|
Количество установочных голов (с системой оптического центрирования)
|
8 |
|
Точность установки
|
0,02 мм |
|
Масса оборудования
|
1100 кг |
|
Питатели для лент
|
от 8 мм до 44мм |
|
Другие питатели
|
пеналы, поддоны |
|
Минимальный шаг выводов QFP
|
0,3 мм |
|
Габаритные размеры (Ш х Д х В)
|
1740 x 1360 x 1440 мм |
|
Размер устанавливаемых компонентов
|
от 0201 до 40х40 мм |
