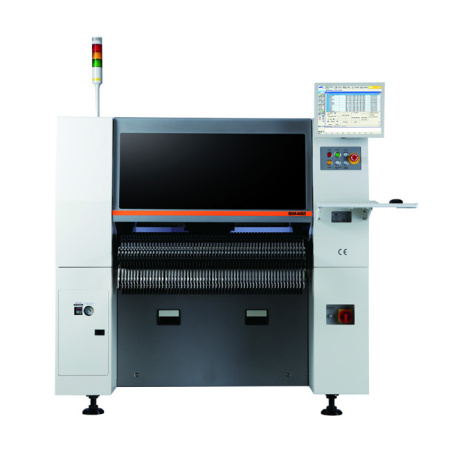

Высокоскоростной установщик SMD компонентов Hanwha Techwin SM482 Plus, имеет повышенную производительность и точность установки компонентов среди автоматов своего класса. Эта модель - младшая модификация установщика SM481 Plus. Высокая точность автомата и наличие центрирующих камер позволяет распознавать и устанавливать компоненты с шагом даже до 0,3 мм. Камеры для центрирования находятся на установочном модуле таким образом, что распознавание компонентов происходит "на лету". Установка дает возможность работать с большим количеством как электронных так и пневматических питателей.
Основные особенности:
- Один портал с 6-ю головками
- Высокая производительность до 30 000 комп./час
- Система распознавания компонентов Polygon позволяет быстро описывать и вводить в базу данных контуры любого компонента
- Система автоматической калибровки обеспечивает высокую точность сборки. Система автоматически проверяет и подстраивает координаты захвата и установки компонентов
- Система с распознаванием компонентов «на лету» распознает такие сложные компоненты, как BGA, QFP и коннекторы с мелким шагом благодаря встроенным камерам высокого разрешения
- Неподвижная система технического зрения
- Широкий выбор питателей с интеллектуальным интерфейсом или без, с пневматическим или электрическим приводом, а также с возможностью работы с обрезками без наращивания ленты
- Точность установки микросхем ± 30 мкм при 3 сигма
- Работает с печатными платами размером до 1 200 × 510 мм
- Обеспечивает качественную работу с обрезками ленты с помощью электронного питателя Smartfeeder
- Встроенная вакуумная помпа значительно сокращает потребление сжатого воздуха при производстве продукции
- Титановые вакуумные захваты с керамическим наконечником обеспечивают большой срок эксплуатации и антистатические свойства, необходимые для работы с компонентами
- Интеллектуальная информационная система исключает ошибки, связанные с установкой питателя с ошибочным компонентом, реализует функцию управления складом компонентов, оптимизирует работу линии и прослеживает процесс сборки изделий
|
Производитель
|
Hanwha Precision Machinery Co. LTD |
|
Страна производства
|
Южная Корея |
|
Габаритные размеры автомата
|
1 650 × 1 680 × 1 530 мм |
|
Количество мест под 8мм питатели
|
120 шт./112 шт. (с системой групповой смены питателей) |
|
Пневмопитание
|
0.5-0.7 МПа, 180 Нл/мин, 50 Нл/мин с вакуумным насосом |
|
Количество порталов, головок
|
1 портал на 6 головок |
|
Электропитание
|
3Ф AC200/208/220/240/380/415В, 50/60Гц, 3.5 кВт макс. |
|
Максимальная высота компонента
|
12 мм - Fly-камера, 15 мм - фиксированная камера |
|
Масса автомата
|
~ 1 575 кг |
|
Размеры ПП (ДхШ)
|
50 х 40 - 460 х 400 мм (опционально 510 х 460, 610 х 510, 1 200 х 510) |
|
Распознавание
|
Распознавание "на лету" + фиксированная камера |
|
Распознавание "на лету" SM-FLYI-MP-16мм
|
0402(01005)-14 мм (IC, коннектор с шагом 0.4 мм; BGA, CSP с шагом 0.65 мм) |
|
Распознавание "на лету" SM-FLYI-MP-25мм
|
0603(0201) - 22 мм (IC, коннектор с шагом 0.5 мм) до 17 мм (BGA, CSP с шагом 0.75 мм) |
|
Скорость установки компонентов
|
до 30 000 комп./час |
|
Точность установки компонентов
|
±40 мкм @ ±3σ (чип), ±30 мкм @ ±3σ (QFP) |
|
Фиксированная камера SM-CCD-MP-35
|
до 32 мм (IC, коннектор с шагом 0.3 мм и BGA, CSP с шагом 0.5 мм) до 55 мм (MFOV) |
|
Фиксированная камера SM-CCD-MP-45
|
до 42 мм (IC, коннектор с шагом 0.4 мм и BGA, CSP с шагом 1.0 мм) до 55 мм (MFOV) до 75 мм (коннекторы) |
