Автоматический загрузчик печатных плат HS-LD460 |
862 000 ₽ * 1 шт
|
|
|
Инспекционный конвейер HS-С1000 с подсветкой |
334 000 ₽ * 1 шт
|
|
|
Соединительный конвейер HS-С600 |
311 000 ₽ * 1 шт
|
| Стоимость набора | 2 464 000 ₽ |
Описание

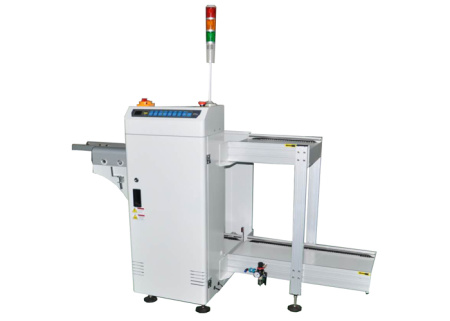

Автоматические разгрузчики печатных плат HS-TECH серии HS-UL предназначены для транспортировки и выгрузки печатных плат из автоматической сборочной линии или из отдельно стоящего оборудования с минимальным участием оператора.
Основные особенности
- Модульный дизайн.
- Стабильность работы, обеспеченная жесткой конструкцией.
- Эргономичный дизайн.
- Плавная регулировка ширины.
- Установка трех магазинов для печатных плат.
- Верхний и нижний пневматические зажимы для крепления магазинов.
- Полная совместимость со стандартом SMEMA.
Варианты исполнения для Серии HS-UL
Модель |
HS-UL250 | HS-UL330 | HS-UL390 | HS-UL460 |
Размеры печатных плат |
50х50 - 350х250 мм | 50х50 - 455х330 мм | 50х50 - 530х390 мм | 50х50 - 530х460 мм |
Размеры оборудования |
1730х800х1200 мм | 1900х880х1200 мм | 2320х920х1200 мм | 2330х980х1200 мм |
Размеры магазинов |
355х320х563 мм | 460х400х563 мм | 535х460х570 мм | 535х530х570 мм |
Вес |
165 кг | 205 кг | 230 кг | 245 кг |
|
Высота загрузки
|
910 +/- 30 мм |
|
Время загрузки в линию
|
6 секунд |
|
Время смены магазина
|
10 секунд |
|
Направление движения плат
|
Слева направо или слева направо |
|
Электропитание
|
220 В, 50/60 Гц, +/- 10% |
|
Расположение органов управления
|
Фронтальная сторона |
|
Фиксированный рельс
|
Передний |
|
Давление воздуха
|
6 бар |
|
Минимальная толщина печатной платы
|
0,4 мм |
|
Количество магазинов
|
1 сверху, 1 снизу |
|
Шаг движения магазина, число шагов
|
10 мм, от 1 до 4 шагов |
|
Скорость конвейера
|
0,5 - 20 м/мин (иное по согласованию) |
|
Интерфейс
|
SMEMA |
