Автоматический загрузчик печатных плат HS-LD460 |
862 000 ₽ * 1 шт
|
||
Автоматический разгрузчик печатных плат HS-UL460 |
957 000 ₽ * 1 шт
|
||
Соединительный конвейер HS-С600 |
311 000 ₽ * 1 шт
|
Стоимость набора | 2 464 000 ₽ |
Описание

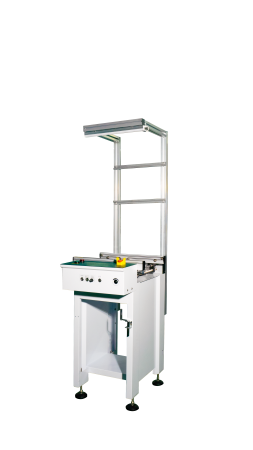

Инспекционный конвейер HS-С1000 предназначен для транспортировки печатных плат между единицами оборудования в автоматической сборочной с минимальным участием оператора.
Также инспекционный конвейер может применяться для визуального контроля печатного узла, например, перед печью оплавления.
В зависимости от особенностей применения инспекционного конвейера он может оснащаться дополнительным освещением, защитной прозрачной крышкой, вентилятором и т.д.
Основные особенности
- Модульный дизайн.
- Стабильность работы, обеспеченная жесткой конструкцией.
- Эргономичный дизайн.
- Плавная регулировка ширины.
- Установка трех магазинов для печатных плат.
- Верхний и нижний пневматические зажимы для крепления магазинов.
- Полная совместимость со стандартом SMEMA.
Варианты исполнения для Серии HS-С
Модель |
HS-С600 | HS-С1000 |
Ширина печатных плат |
до 460 мм | до 460 мм |
Длина конвейера |
600 мм | 1000 мм |
Размеры оборудования |
600х690х930 мм (без подсветки) | 1100х690х930 мм (без подсветки) |
Вес |
60 кг | 80 кг |
Высота загрузки
|
910 +/- 30 мм |
Время загрузки в линию
|
6 секунд |
Время смены магазина
|
30 секунд |
Направление движения плат
|
Слева направо или слева направо |
Электропитание
|
220 В, 50/60 Гц, +/- 10% |
Расположение органов управления
|
Фронтальная сторона |
Фиксированный рельс
|
Передний |
Давление воздуха
|
6 бар |
Минимальная толщина печатной платы
|
0,4 мм |
Количество магазинов
|
1 сверху, 1 снизу |
Шаг движения магазина, число шагов
|
10 мм, от 1 до 4 шагов |
Скорость конвейера
|
0,5 - 20 м/мин (иное по согласованию) |
Интерфейс
|
SMEMA |
