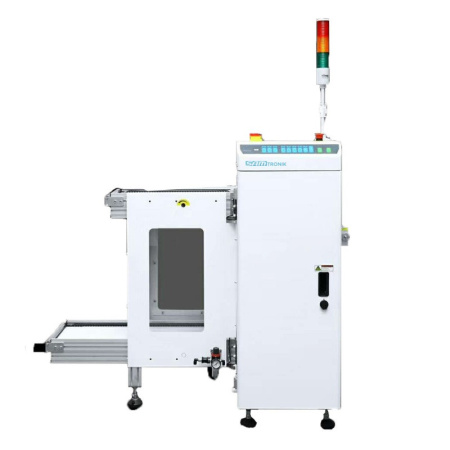

Автоматический загрузчик печатных плат устанавливается в начале автоматизированной сборочной линии и предназначен для загрузки печатных плат в линию (или в отдельно стоящее оборудование, например, в АОИ). Такая организация производства значительно снижает общие трудозатраты, так как процесс загрузки печатных плат происходит с минимальным участием оператора.
Загрузчик SMB-1A101XL в своём стандартном исполнении работает с печатными платами размером от 80 х 70 мм до 530 х 460 мм.
Основные особенности:
- надёжный и прочный корпус из алюминиевого профиля и стальных листов;
- плавное перемещение магазина;
- настройка толкателя;
- сенсорная панель управления с подсветкой.
|
Производитель
|
Samtronik International Limited |
|
Габаритные размеры
|
1895 х 970 х 1250 мм |
|
Высота загрузки
|
910 мм +/- 30 мм |
|
Время загрузки в линию
|
6 секунд |
|
Максимальная вес печатной платы
|
1,5 кг |
|
Время смены магазина
|
30 секунд |
|
Максимальная высота компонентов
|
+/- 30 мм |
|
Направление движения плат
|
Слева направо или справа налево |
|
Электропитание
|
220 В, 50/60 Гц, 0,5 кВт |
|
Расположение органов управления
|
Фронтальная сторона |
|
Фиксированный рельс
|
Передний |
|
Минимальная толщина печатной платы
|
от 0,7 до 4,0 мм |
|
Количество магазинов
|
1 вверху, 2 внизу |
|
Подключение воздуха
|
0,6 Мпа, <20 л/мин |
|
Скорость конвейера
|
0,5 - 20 м/мин |
|
Интерфейс
|
SMEMA |
|
Размер магазинов
|
535 х 530 х 570 мм |
|
Размеры печатных плат
|
от 80 х 70 мм до 530 х 460 мм |
|
Регулировка ширины конвейера
|
Ручная (автоматическая - опционально) |
|
Масса
|
230 кг |
