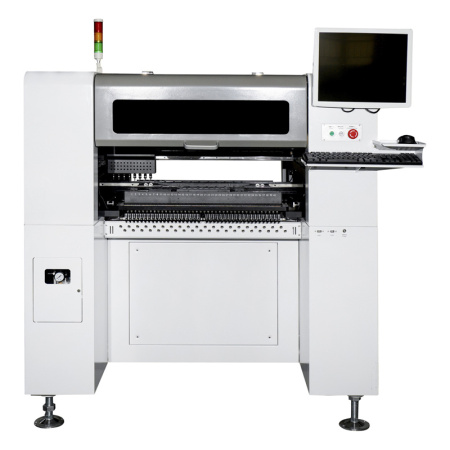

Автоматический высокоскоростной установщик SMD компонентов HW-T8-80F оснащается 8 захватами, установленными на монтажной голове и возможностью использования до 80 питателей. Машина обеспечивает высокую производительность для среднесерийного производства при удобном контроле за процессом сборки и управлении с помощью промышленного компьютера.
T8-80F позволяет устанавливать широкий спектр компонентов, начиная от размера 0201 и вплоть до сложных компонентов размером до 40 на 40 мм с расстоянием между выводами в 0,5 мм.
Установщик поддерживает одновременную работу до 80 питателей для лент шириной в 8 мм (40 питателей спереди и 40 питателей сзади). В T8-80F интегрирована система оптимизации, позволяющая давать рекомендации по размещению питателей и управлять алгоритмом работы захватов для наибольшей эффективности и высокой скорости сборки плат.
В установщиках производства компании HWGC используются высококачественные компоненты от ведущих мировых производителей, в том числе серводвигатели от Panasonic и высококачественные ШВП с линейными направляющими. Они обеспечивают высокую точность позиционирования и надежность оборудования.
Основные особенности:
- Высокая скорость установки компонентов для среднесерийного производства
- 8 захватов на монтажной голове
- Поддержка до 80 шт. 8-мм питателей, а также треев и поддонов
- Широкий спектр устанавливаемых компонентов: от 0201 до 40 x 40 мм
- Автоматическая оптимизация позиций насадок и питателей
- SMEMA интерфейс с возможностью установки в сборочную линию
- Удобное управление на промышленном ПК на базе ОС Windows
|
Производитель
|
HWGC (Beijing Huawei Guochuang Electronic Technology Co. Ltd.) |
|
Страна производства
|
КНР |
|
Особенности
|
Высокая производительность и доступная цена |
|
Электропитание
|
220 В 50 Гц |
|
Устанавливаемые компоненты
|
0201, 0402, 0603, 0805, 1206, диоды, SOT, QFP и BGA |
|
Максимальная производительность
|
12 000 компонентов в час |
|
Максимальный размер печатной платы
|
до 500 x 380 мм |
|
Максимальная высота компонентов
|
7 мм |
|
Количество лент 8 мм
|
80 шт |
|
Количество установочных голов (с системой оптического центрирования)
|
8 |
|
Точность установки
|
0,05 мм |
|
Масса оборудования
|
850 кг |
|
Питатели для лент
|
от 8 мм до 44 мм |
|
Другие питатели
|
пеналы, поддоны |
|
Минимальный шаг выводов QFP
|
0,3 мм |
|
Габаритные размеры (Ш х Д х В)
|
1425 x 1370 x 1350 мм |
|
Размер устанавливаемых компонентов
|
от 0201 до 40 х 40 мм |
