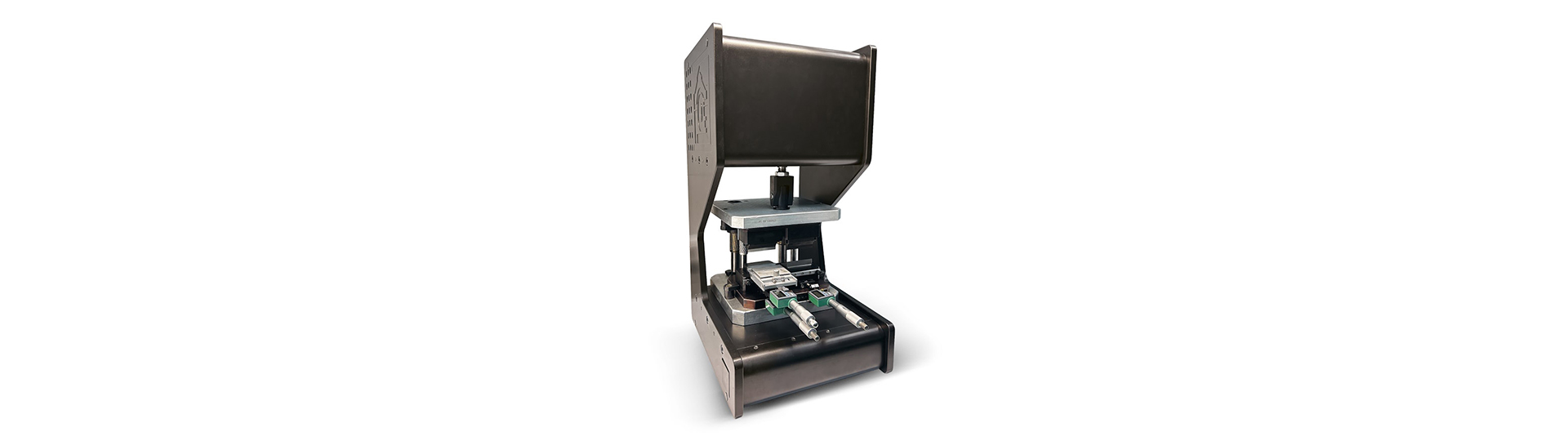

Формовка выводов компонентов

Таких как резисторы, конденсаторы, интегральные схемы и другие устройства, чтобы они могли быть удобно размещены на печатной плате или в других соединениях.

Этот процесс играет важную роль в производстве и дизайне электроники, поскольку правильная форма и длина выводов обеспечивают надежность соединения и упрощают процесс монтажа.

Во время формовки выводов можно выполнять различные операции, включая изгиб, резку и подгонку, чтобы соответствовать определенным требованиям к установке. Формовка может происходить на этапе производства компонентов, когда они подготавливаются, или непосредственно на стадии сборки, когда элементы монтируются на печатную плату.

В современных электронных устройствах, особенно в мобильных и компактных решениях, площадь, занимаемая компонентами, играет ключевую роль. Поэтому правильная формовка выводов повышает плотность размещения, что позволяет уместить больше компонентов на меньшей площади без ущерба для функциональности или надежности.

Этапы проведения процедуры

Формовка выводов – это важный процесс, который включает в себя несколько ключевых этапов:

• Начинается все с подготовки самих компонентов. Они должны быть выбраны в соответствии с требованиями проекта, которые включают в себя не только электрические характеристики, но и размеры выводов.
• После выбора компонентов следует этап визуального осмотра, на котором проверяется наличие возможных повреждений, а также форма выводов. Это существенно важно, так как любые дефекты могут повлиять на надежность соединений. Когда компоненты готовы, начинается процесс формовки.
• На этапе формовки выводы компонентов подвергаются механической обработке. Выполняют их изгиб, резку или укорочение до необходимой длины, в зависимости от требований конструкции печатной платы. Используются специальные инструменты для достижения нужной точности и формы. При этом важно учитывать рекомендуемые параметры, такие как радиусы изгиба и минимальная длина выводов, чтобы избежать повреждений.
• Следующим этапом является проверка правильности формовки. Здесь снова выполняется визуальный осмотр. Это позволяет удостовериться, что выводы имеют нужную структуру и угол наклона, а также соответствуют спецификациям. Зачастую этот этап включает и контроль геометрии выводов с использованием специальных инструментов, чтобы гарантировать точность.
• После подтверждения качества формовки начинается процесс монтажа. Компоненты устанавливаются на печатную плату, где их выводы соединяются с дорожками. Это производится с использованием различных методов, таких как пайка или применение пресс-фитингов, в зависимости от типа компонентов и их назначения.

После установки компонентов следует тестирование. Это обеспечивает уверенность в том, что все соединения выполнены надежно, а компоненты функционируют должным образом в соответствии с проектными требованиями. Тестирование включает в себя проверку электрических параметров, функциональные испытания и осмотр соединений.
