Описание

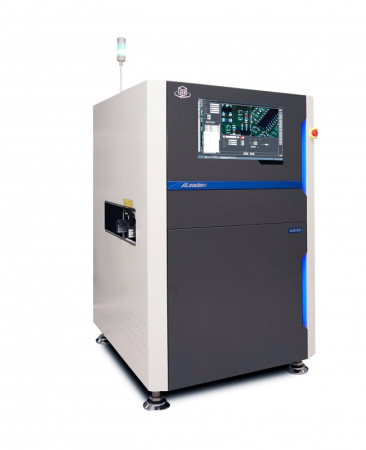

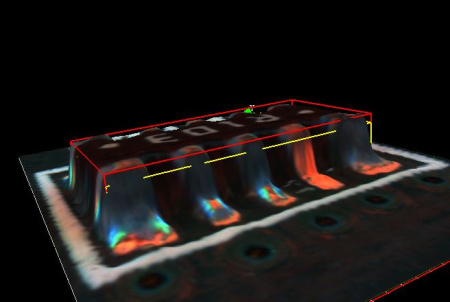

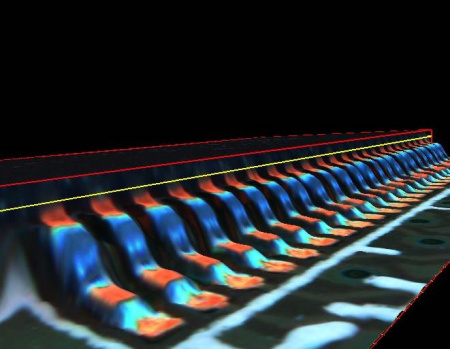

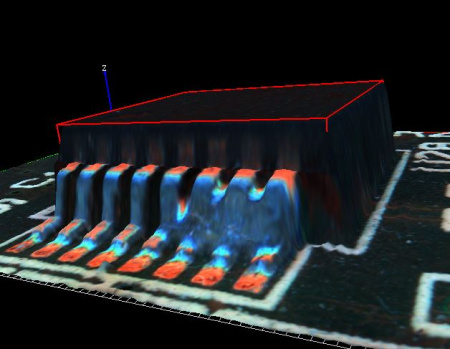

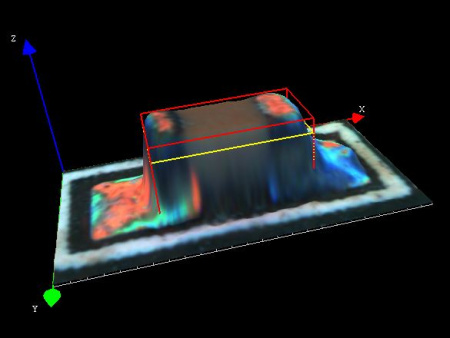

ALD8720S Full 3D - высокопроизводительная установка 3D АОИ (автоматическая оптическая инспекция). В автоматах серии применятся высокоточная система объемного 3D измерения паяных соединений компонентов с одновременной обработкой 2D изображения с высоким разрешением.
Уникальная оптическая система, разработанная компанией Aleader, обеспечивает точное и надежное 3D измерение без потери качества 2D-изображения. Применяемые модули структурированного освещения, мультинаправленая система LED подсветки и высокоскоростная телецентрическая камера позволяют проводить проверку качества сборки электронных модулей с высокой скоростью и надежностью.
Программное обеспечение установки включает в себя новую функцию распознавания маркировки SMT компонентов без необходимости проведения отладки. Функция распознавания способна распознавать полный спектр маркировки компонентов на различных материалах, не требуя обучения или настройки.
ALD8720S Full 3D предназначена для проверки электронных плат любой сложности без пропусков реальных дефектов и с очень низкой частотой ложных срабатываний. Для разработки качественной программы инспекции не требуется высокого уровня технических навыков. Техническое решение Aleader позволяет проводить создание программы инспекции в автоматическом режиме.
Как и все модели оборудования Aleader, установка ALD8720S Full 3D имеет широкий спектр возможностей и разработана с учетом необходимости преодолевать трудности контроля печатных плат, включая эффекты возникновения теней, различные цвета компонентов, прозрачность, деформацию платы и многих других.
Система ALD8720S Full 3D, благодаря своим функциональным возможностям, является идеальным решением для многономенклатурных производств с различными партиями выпускаемой продукции.
Основные особенности
- Функция распознавания способна распознавать полный спектр маркировки компонентов на различных материалах, не требуя обучения или настройки
- Отсутствие пропусков реальных дефектов и низкая частота ложных срабатываний
- Возможность создания программы инспекции в автоматическом режиме
- Возможность удаленного программирования и отладки
- Доступны технологии считывания штрих-кодов, различные варианты организации прослеживаемости
- Специальный программный пакет управления технологическими процессами
|
Производитель
|
ALEADER Europe LTD |
|
Страна производства
|
Израиль |
|
Особенности
|
Точное и надежное 3D измерение без потери качества 2D-изображения, Мультинаправленая система LED подсветки , Высокоскоростная телецентрическая камера, Функция распознавания маркировки SMT компонентов без необходимости проведения отладки |
|
Камера
|
12-мп высокоскоростная камера, телецентрический объектив |
|
Диапазон размеров печатных плат
|
Мин. 50 мм x 50 мм, макс. 510 мм x 500 мм |
|
Максимальная деформация печатной платы
|
+/- 5 мм |
|
Диапазон толщины печатной платы
|
от 0.2 мм до 7 мм |
|
Система освещения
|
4-направленный структурированный свет. Цифровые проекторы, верхнее 360° LED-освещение |
|
Метод контроля
|
измерения фазовой профилометрии |
|
Создание программы
|
Импорт файлов CAD и Gerber, центральная библиотека, ссылки на номера деталей, автоматическое программирование |
|
Операционная система
|
Windows 10 Professional 64 bit |
|
Тип печатной платы
|
Любые цвета поверхности ПП цвета, все типы покрытий контактных площадок |
|
Нижний/верхний зазор
|
85 мм /40 мм |
|
Свободная от компонентов область для фиксации ПП
|
сверху 2,5 мм, снизу 3,0 мм |
|
Минимальный размер компонента
|
03015, шаг 0,3 мм |
|
Типы компонентов
|
SMD, THT |
|
Разрешение / FOV / скорость
|
2D - 14 мкм, высота 0,7 мкм / пиксель FOV: 42 мм x 56 мм / скорость менее < 600 м.сек/FOV |
