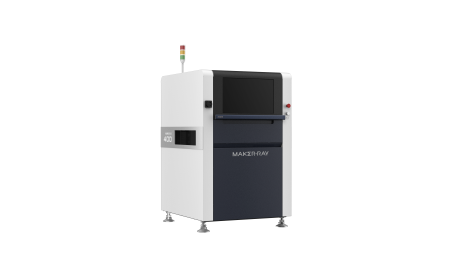

АОИ серии AIS401 – это 2D машины для контроля качества сборки электронных модулей. Использование 2D алгоритмов анализа печатного узла позволяет проверять большое число параметров с минимумом ложных срабатываний. Оптические инспекции данной серии способны проверять печатные узлы со смешанным монтажом, т.е. и поверхностно монтируемые компоненты (SMD), и выводные компоненты (THT). В автоматической сборочной линии эти АОИ можно использовать как для проверки правильности установки компонентов перед оплавлением, так и для проверки качества сборки печатного узла после оплавления.
Отличительной особенностью установок оптической инспекции MAKER-RAY является комплексное применение технологий искусственного интеллекта. Алгоритмы глубокого обучения позволяют автоматизировать процесс подготовки рабочих программ. Самообучение позиций установленных компонентов, контактных площадок, типа применяемых элементов происходит быстро и без вмешательства оператора. Обучение распознаванию маркировки компонентов не требует дополнительного обучения. Результатом применения элементов искусственного интеллекта радикально сокращает время подготовки новых программ и время перехода с изделия на изделия.
Оптическая часть АОИ серии AIS401 состоит из билатеральной телецентрической системы линз и цифровой камеры высокого разрешения с большой глубиной резкости. Телецентрическая оптика незаменима при анализе трёхмерных объектов для точного определения их формы и размеров. Благодаря такой конфигурации получаемые изображения не содержат шумов и искажений, что существенно упрощает процесс принятия оборудованием решения о наличии или отсутствии брака. Это критически снижает число ложных срабатываний, когда АОИ может принять ошибочное решение или предоставить вынесение решения оператору в каких-то спорных случаях. Как правило, такое происходит как раз из-за некачественной оптики или камеры низкого качества и, как следствие, некачественного изображения.
Все оптические инспекции MAKER-RAY, в том числе и машины серии AIS401, используют в работе встроенный искусственный интеллект, который давно зарекомендовал себя как отличный инструмент для быстрой обработки и анализа изображений. Это ещё более снижает число ложных срабатываний. Высокая производительность обеспечивается персональным компьютером с мощным процессором, современной видеокартой и операционной системой на SSD-диске.
В дополнение можно приобрести ПО организации удалённого рабочего места для ремонта. В составе АОИ уже есть камера для считывания штрих-кодов. В зависимости от организации процесса, в соответствии со считанным кодом в АОИ может автоматически загружаться программа для данного изделия.
Все перечисленные возможности оборудования позволяют проводить инспекцию широкого спектра печатных узлов, в том числе со смешанным монтажом, как в многономенклатурном производстве небольших серий, так и в серийном производстве.
Производитель
|
MAKER-RAY |
Страна производства
|
КНР |
FOV
|
40*30 мм |
Подключение сжатого воздуха
|
0.4-0.6 МПа |
Алгоритмы инспекции
|
Искусственный интеллект для обработки изображений, алгоритм управления оттеночным контрастом цифровых изображений, распознавание контуров, распознавание смещений компонентов, шаблонное сравнение, сравнение символов, распознавание символов OCR. |
Вес
|
670 кг |
Вес печатных плат
|
до 3 кг |
Встроенное ПО
|
Remote control, remote assistance, CAD file import and user-defined model training |
Высота компонентов
|
верх 25 мм, низ 80 мм |
Высота конвейера
|
900 мм |
Дополнительные функции
|
Чтение bar/QR кодов, OCR без дополнительного обучения |
Операционная система
|
Ubuntu 18.04 LTS 64bit |
Инспекция различных изделий
|
Да, автоматическая загрузка программы инспекции по считанному коду |
Интерфейс
|
SMEMA |
Монитор
|
23.8 дюйма, Full HD |
Подсветка
|
интегрированная, трёхцветная (RGB), белая бестеневая |
Приводы по осям
|
Прецизионный сервопривод + ШВП |
Работа с данными
|
SPC, автоматическое сохранение статистических данных для обработки и анализа |
Размер печатных плат
|
50 x 50 - 510 x 460 мм (опционально 50x50mm-690x460 мм) |
Подключение электроэнергии
|
1-фазное 220 В, 50 Гц, 0,4 кВт |
Размеры
|
1015 x 1512 x 1129 мм |
Разрешение
|
10 мкм |
Технологические поля
|
3 мм |
Типы браков пайки
|
Недостаток и избыток припоя, перемычки, поднятый вывод микросхемы, нарушения геометрии галтели |
Разрешение камеры
|
5 Мпикс (12 Мпикс опционально) |
Требования к помещению
|
температура 10 - 45 ℃, влажность 30 - 85 % RH |
Регулировка ширины конвейера
|
Ручная и автоматическая |
Функциональные особенности
|
Автоматический поиск компонентов, ускоренное программирование |
Характеристики промышленного компьютера
|
Процессор - Intel i5, Видеокарта: NVIDIA GTX1050Ti, Оперативная память: 32G DDR, Дисковые накопители: SSD - 240 Гб, HDD 2 Тб, Сетевая карта: 1000M Wired Network Card |
Скорость инспекции
|
0,23 сек/FOV |
Типы браков при установке SMD компонентов
|
Отсутствие компонента, перевернутый компонент, несовмещение компонента, повреждение компонента, лишний компонент, посторонний предмет или материал, загрязнение и другие. |
Толщина печатных плат
|
0,5 - 6 мм |
