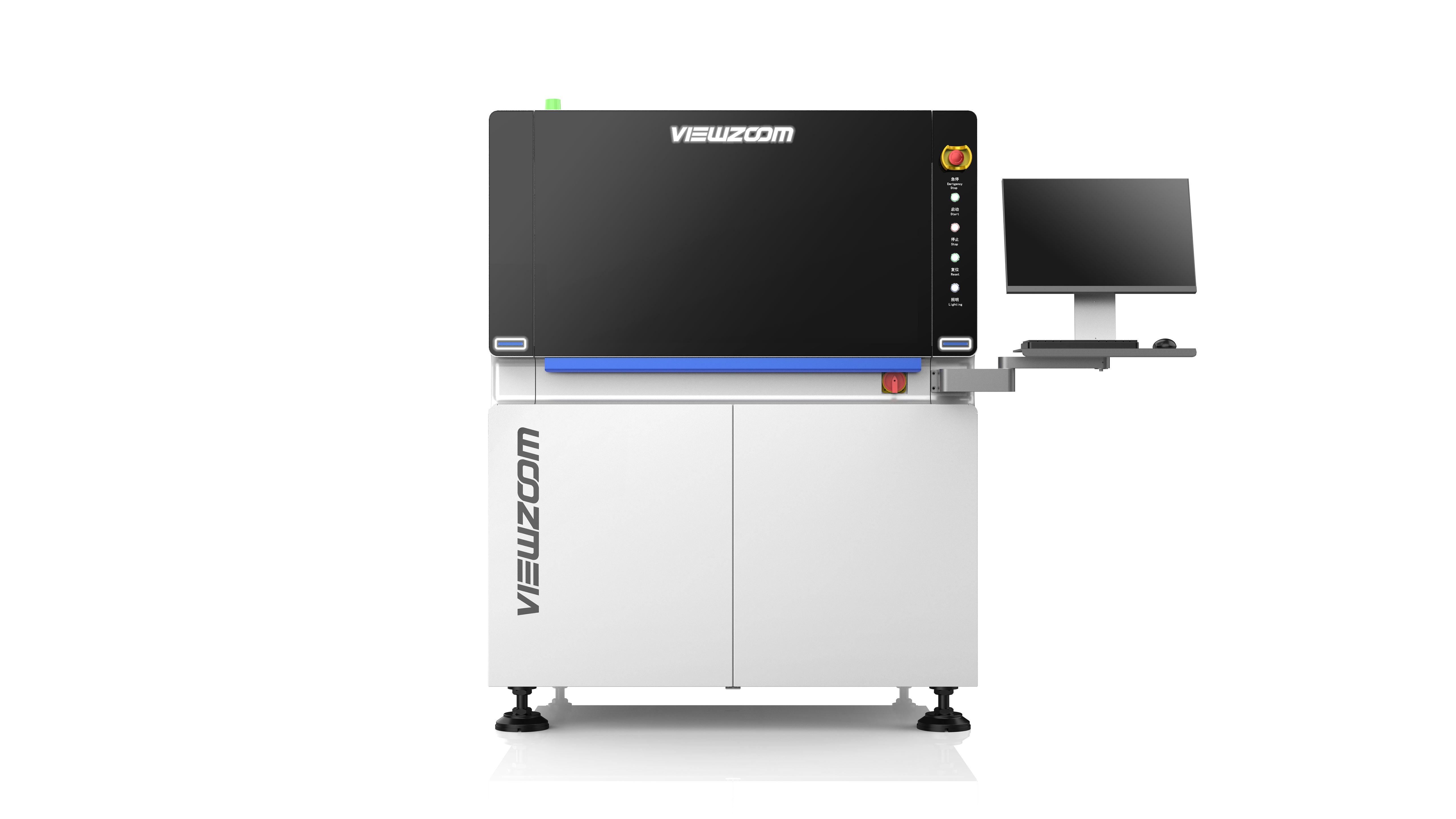

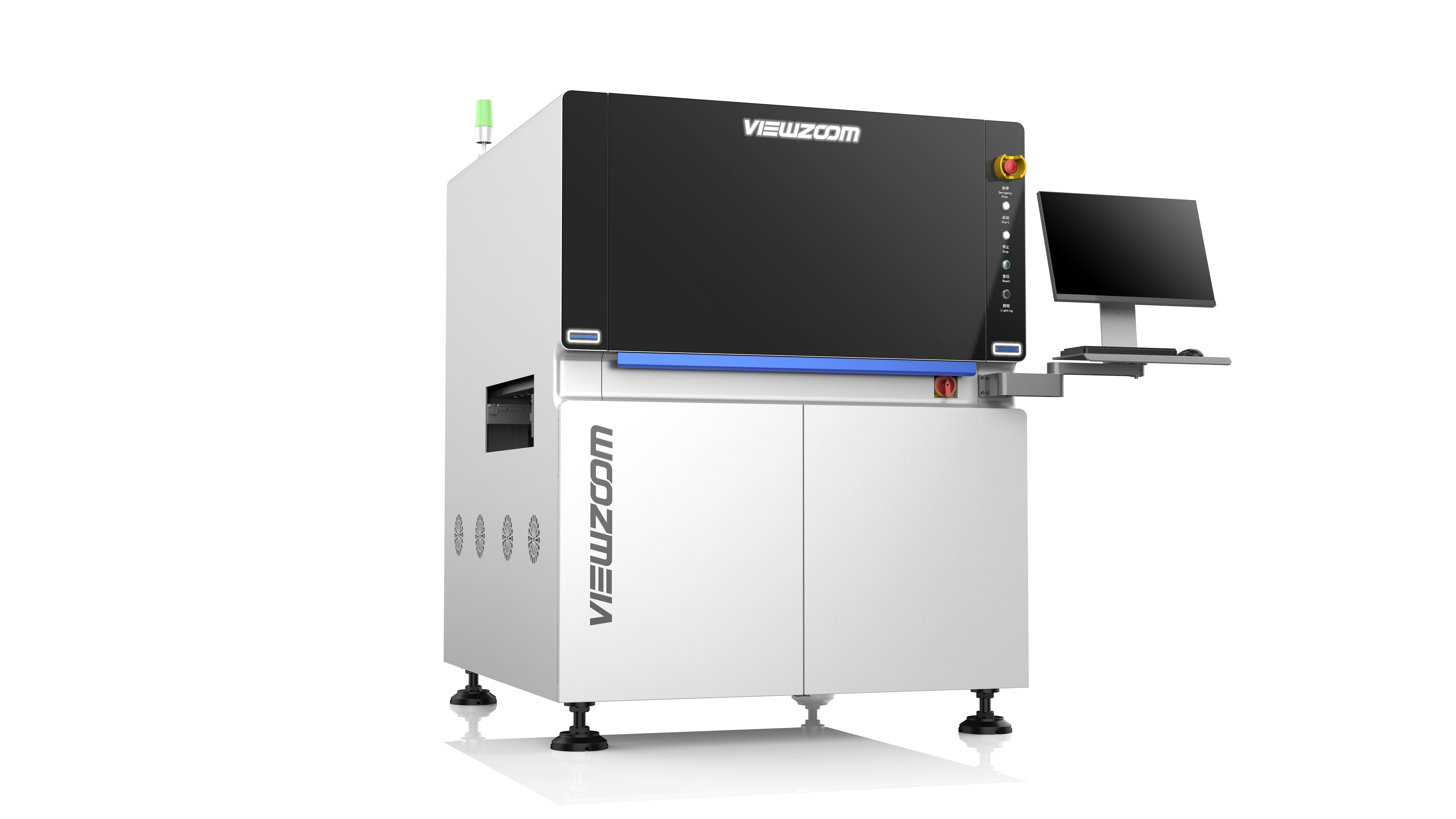

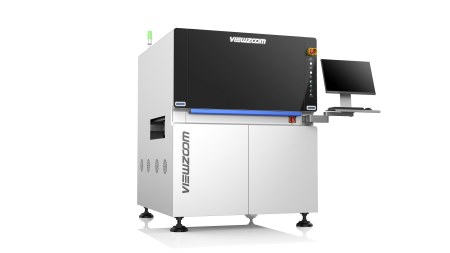

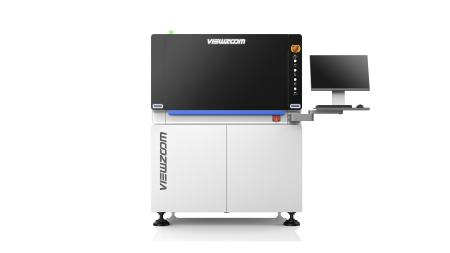

Автоматическая оптическая инспекция (АОИ) Venus 510 от Viewzoom – это современное оборудование для контроля печатных узлов, которое совмещает в себе все самые передовые решения в данной технологии.
Это возможность 3D исследования собранных печатных плат с высокой точностью в широчайшем диапазоне размеров компонентов. При формировании 3D-модели исследуемого образца, АОИ легко определяет линейные размеры с точностью до 12 микрон при максимальной высоте компонента 20 мм, а опционально - до 35 мм. Для работы с компонентами менее 01005 точность измерений может быть увеличена до 7 микрон (опция). АОИ Venus 510 эффективно определяет уровень поверхности печатной платы и автоматически компенсирует перепад до ±4 мм в случае, если печатная плата имеет искривления.
Это телецентрическая оптическая система высокого разрешения, которая передаёт изображения без краевых и перспективных искажений. Высокое качество оптики и получаемых изображений позволяет работать не только с компонентами 01005 (0,4 х 0,2 мм), но даже с компонентами в 4 раза меньше – 008004 (0,2 х 0,1 мм). Ортогональная оптическая система АОИ Venus 510 может дополняться боковыми камерами для контроля пайки таких компонентов, как микросхемы в корпусе QFN и других.
Это использование искусственного интеллекта (ИИ) не только при обработке полученных изображений, но и при программировании АОИ. Программное обеспечение (ПО), построенное на базе алгоритмов глубокого обучения, сокращает время инспекции и время создания рабочей программы, благодаря чему АОИ более не будет узким местом в сборочной линии на производствах с большой номенклатурой изделий. Кроме того, такое ПО накладывает гораздо меньшие требования к подготовке персонала. Оператору АОИ достаточно иметь базовые знания о поверхностном монтаже, чтобы суметь запрограммировать установку.
|
Производитель
|
VIEWZOOM |
|
Страна производства
|
КНР |
|
Габаритные размеры
|
1300 х 1438 х 1657 мм |
|
Дополнительные опции
|
Удалённое ремонтное место, подключение к MES-системам, удалённое место программирования, разрешение основной камеры 7 мкм, автоматическая маркировка наклейками, дополнительные боковые камеры |
|
Конвейерная система
|
одинарная, фиксированная передняя направляющая |
|
Операционная система
|
Windows 10 |
|
Источники света
|
RGB + белая подсветки, круговые без теневых участков |
|
Максимальная величина кривизны печатного узла
|
±4 мм |
|
Масса
|
1500 кг |
|
Максимальный зазор сверху и снизу печатного узла
|
50 мм |
|
Максимаоьная высота компонента для 3D инспекции
|
Стандарт - 20 мм, опционально - 35 мм |
|
Модель
|
Venus 510 |
|
Наименьший чип-компонент для инспекции
|
Стандартно - 01005, опционально - 008004 |
|
Направление движения конвейера
|
Слева-направо, справа-направо, слева-налево, справа-направо (задаётся программно) |
|
Основная камера (ортогональная)
|
12 МПикс |
|
Поле обзора камеры (FOV)
|
48,6 х 36,4 мм |
|
Потребление сжатого воздуха
|
0,5 МПа, 25 л/мин |
|
Размеры печатных плат
|
50 х 50 - 510 х 510 мм |
|
Разрешение дополнительных камер (боковых)
|
20 МПикс (опционально) |
|
Разрешение основой камеры
|
Стандартно - 12 мкм, опционально - 7 мкм |
|
Толщина печатных плат
|
до 6 мм |
|
Энергопотребление
|
220 В, 50 Гц, 1,8 кВт среднее, 5 кВт максимальное |
