Описание осциллографа RIGOL DS70504
DS70504 – высокопроизводительный прецизионный осциллограф с полосой пропускания до 5 ГГц. Реализован на технологической платформе с архитектурой UltraVision III (3-го поколения). Данная технология обеспечивает более качественные технические характеристики (частота дискретизации, глубина памяти, скорость захвата осциллограмм и разрешение по вертикали) по сравнению с предыдущими моделями осциллографов.
DS70504 представляет собой комплексный инструмент последнего поколения, отвечающий вашим реальным потребностям в тестировании.Осциллограф RIGOL DS70504 объединяет 5 независимых приборов в одном: цифровой осциллограф, анализатор спектра, цифровой вольтметр, высокоточный частотомер и сумматор, анализатор протоколов. Также осциллограф имеет интересное и очень удобное пользовательское решение в части большого поворотного основного дисплея и небольшого дополнительного экрана управления.
Благодаря уникальной платформе UltraVision III, созданной на основе специализированной технологии ASIC, цифровой осциллограф RIGOL DS70504 обеспечивает лучшие в отрасли характеристики производительности. Помимо поддержки анализа сигналов шин последовательной передачи данных, технология UltraVision III также позволяет выполнять анализ целостности сигнала, а также отладку в нескольких областях с одновременным анализом сигналов во временной и частотной областях.
Особенности и преимущества
- 5 независимых приборов в 1, включая цифровой осциллограф, анализатор спектра в реальном времени (опция), цифровой вольтметр, 8-разрядный частотомер и сумматор, а также анализатор протоколов (опция);
- До 2 000 000 кадров аппаратной непрерывной записи и воспроизведения сигналов в режиме реального времени:
![DS70304_1.png DS70304_1.png](/upload/medialibrary/6a2/DS70304_1.png)
- Уникальная техническая платформа UltraVision III с набором микросхем RIGOL Phoenix:
![DS70304_2.png DS70304_2.png](/upload/medialibrary/c15/DS70304_2.png)
- Стандартные и опциональные функции запуска;
- Различные функции декодирования сигналов последовательной передачи данных (опционально);
- Автоматическое измерение до 41 параметра сигнала;
- Различные математические операции, встроенный расширенный анализ БПФ, и функция поиска пиков;
- Расширенный анализ спектра в реальном масштабе времени (RTSA):
![DS70304_3.png DS70304_3.png](/upload/medialibrary/649/DS70304_3.png)
- Многооконный интерфейс поддерживает множество инструментов для одновременного анализа, упрощая просмотр сигналов, измерений и результатов:
![DS70304_4.png DS70304_4.png](/upload/medialibrary/b6c/DS70304_4.png)
- Построение глазковых диаграмм и расширенный анализ джиттера (опционально):
![DS70304_5.jpg DS70304_5.jpg](/upload/medialibrary/1f4/DS70304_5.jpg)
- Основной 15,6-дюймовый емкостный сенсорный экран высокой четкости с электронным управлением наклоном экрана одной кнопкой для визуализации сигналов, анализа и результатов; многооконный дисплей с разделенным экраном;
- Дополнительный 3,5-дюймовый сенсорный экран позволяет отделить меню и функции от сигналов и анализа с помощью настраиваемых функций и контекстного меню:
![DS70304_6.png DS70304_6.png](/upload/medialibrary/9b4/DS70304_6.png)
- Ручка управления с помощью фотоэлектрического энкодера позволяет продлить срок службы, гарантируя более 100 000 операций нажатия и 1 миллион операций вращения, что значительно увеличивает срок ее службы:
![DS70304_7.png DS70304_7.png](/upload/medialibrary/351/DS70304_7.png)

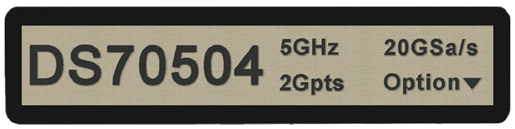

- Электронная этикетка - табличное отображение модели и основных параметров, сохранение параметров до 20 лет, обновление при добавлении любой опции:
![Электронная этикетка DS70504.jpg Электронная этикетка DS70504.jpg](/upload/medialibrary/8f8/Elektronnaya-etiketka-DS70504.jpg)
- Высокопроизводительный активный дифференциальный пробник PVA8700 с полосой пропускания 7 ГГц (опционально, технические характеристики см. на соотв. вкладке):
![DS70304_9.jpg DS70304_9.jpg](/upload/medialibrary/9aa/DS70304_9.jpg)
- Применение пробника ближнего поля NFP-3 с осциллографом DS70504 в режиме анализа сигналов в реальном времени (RTSA), позволяет найти источники помех тестируемого устройства:
Мы предлагаем купить цифровые осциллографы RIGOL DS70504 в Москве и Санкт-Петербурге. Также осуществляем доставку в другие регионы России. Контрольно-измерительное оборудование RIGOL имеет сертификаты соответствия, подтверждающие его высокое качество, надежность и продолжительность службы. Все осциллографы имеют официальные гарантии производителя - китайской компании RIGOL, заслужившей признание во многий европейских странах, благодаря оптимальному соотношению технических параметров, надежности и цены.
Заказать цифровой осциллограф DS70504 можно через корзину сайта, по телефону или отправить запрос по эл.почте. Специалисты магазина расскажут более подробно о выбранном оборудовании, его возможностях, сфере применения, организуют доставку товара по России.
Производитель
|
RIGOL TECHNOLOGIES, Inc. |
Аналоговая полоса пропускания
|
5 ГГц |
Макс. частота дискретизации
|
20 Гвыб/с |
Аналоговые каналы
|
4 |
Макс. длина записи
|
2 млрд. точек |
Скорость захвата осциллограмм
|
> 1 000 000 осц/с |
Масса, кг
|
22.5 |
Размеры
|
43.9*31*49.1 |
