Описание

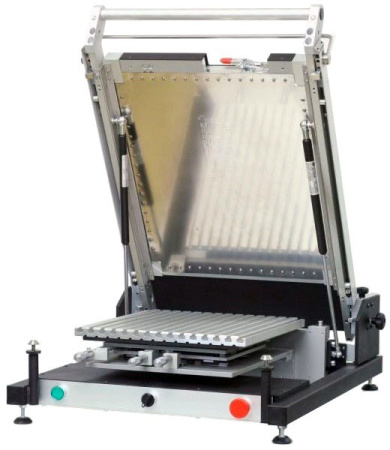

Ручной трафаретный принтер НТ S550 - это надежное и недорогое прецизионное устройство, разработанное для опытного, мелкосерийного и среднесерийного производства ответственных изделий.
Нанесение паяльной пасты производится вручную с помощью ручного металлического или полиуретанового ракеля. Ручной трафаретный принтер рассчитан на работу с одно и двухсторонними платами с максимальными размерами 440 x 440 мм и позволяет гарантировано наносить паяльную пасту на контактные площадки микросхем с шагом до 0,4 мм.
Для надёжной фиксации печатных плат и нанесения паяльной пасты на печатные платы с двухсторонним монтажом компонентов, предусмотрена система магнитных пинов и система поддержки с Т-образными пазами со скользящими зажимами.
Основные особенности
- Настройка области печати
- Возможность работы с двухсторонними платами
- Высокая точность и повторяемость нанесения отпечатка
Основные преимущества оборудования
- Быстро чистится
- Простой в использовании
- Быстросъемная натяжная рамка трафарета в комплекте
- Система вертикального отделения трафарета от печатной платы
- Широкий набор дополнительного оснащения
- Прочная и надёжная конструкция
Производитель
|
Новые Технологии |
Страна производства
|
Россия |
По осям X и Y - Диапазон регулировки стола при совмещении
|
± 12 мм |
По оси Theta - Диапазон регулировки стола при совмещении
|
±2,7° |
Габаритные размеры принтера
|
860 x 750 x 450 мм |
Масса принтера
|
80 кг |
Особенности
|
Высокая точность и повторяемость нанесения отпечатков, Большая область печати, Возможность работы с двусторонними печатными платами, Надёжность конструкции и простота в использовании |
Размер рамки для трафарета
|
584 x 584 мм |
Расстояние между трафаретом и печатной платой
|
0-24 мм |
Повторяемость
|
± 0,01 мм |
Максимальный размер печатной платы
|
440 x 440 мм |
Давление ракеля на трафарет
|
0 - 450 Н |
Минимальный размер печатной платы
|
440 x 440 мм |
