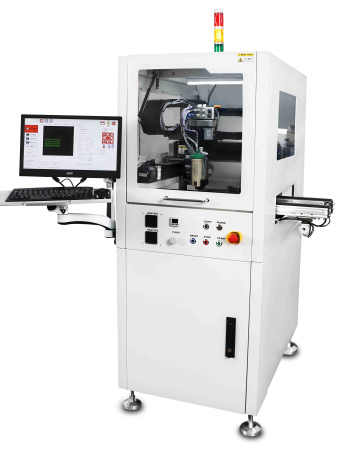

Дозатор Solder Force IPPMA C500L – это автоматический встраиваемый в линию прецизионный дозатор паяльных материалов.
Данное технологическое решение предназначено для скоростного прецизионного нанесения паяльной пасты на печатные платы размером до 460х460 мм и подходит для работы с контактными площадками под компоненты 0201 и больше. Размер такой контактной площадки 0,35 х 0,3 мм, а расстояние между контактными площадками 0,25 мм. Минимальный размер точки дозирования предлагаемого оборудования соответствует этим размерам.
Автоматический дозатор может комплектоваться двумя типами дозирующих клапанов: пьезоэлектрическим и шнековым. Оба клапана обладают высокими показателями точности и скорости с небольшими различиями. Для работы обоих клапанов установке необходимо определять уровень поверхности печатной платы. Для этого в составе машины присутствует лазерный датчик измерения высоты.
Пьезоэлектрический клапан работает бесконтактным способом и в соотношении «скорость/точность» имеет превосходство в скорости. Он может наносит паяльную пасту как с перемещениями по оси Z в каждой координате нанесения пасты, так и без перемещения по оси Z. Иными словами, он может перемещаться на определённой установленной высоте над поверхностью печатной платы и производить более скоростное дозирование.
Шнековый клапан работает контактным способом и в соотношении «скорость/точность» имеет превосходство в точности. В каждой точке дозирования клапан совершает перемещение в плате по оси Z, что несколько снижает скоростные характеристики, но улучшает точность.
В качестве приводов по осям перемещений X/Y используются линейные приводы с энкодерами. Разрешение по этим осям 0,0005 мм. В качестве привода по оси Z используется сервопривод Panasonic с ШВП, а разрешение по оси Z составляет 0.001 мм.
Как опции в оборудовании могут присутствовать узел вакуумной очистки иглы или очистки с помощью безворсовой ткани, станция калибровки иглы по координатам X/Y и по высоте, модуль электронного взвешивания дозы паяльной пасты.
Программное обеспечение (ПО) позволяет оператору быстро создавать программы и переключаться между ними при переходе на новое изделие. Система технического зрения автоматически определяет реперные знаки и контуры. В ПО есть функция быстрой генерации траектории для непрерывного дозирования по контуру. Само дозирование возможно и точками, и отрезками, и по полной окружности, и по дуге, и по прямоугольному контуру и т.д. По выбранной или заданной траектории дозирование может производиться как точками, так и непрерывной линией.
Производитель
|
Solder Force |
Страна производства
|
КНР |
Высота загрузки ПП
|
890 – 965 мм |
Конфигурация дозатора
|
До двух дозаторов на выбор – пьезоэлектрический и/или шнековый |
Максимальная скорость конвейера
|
300 мм/с |
Максимальная скорость по осям XY
|
1,2 м/с |
Повторяемость
|
± 10 мкм@3ơ (XY), ± 5 мкм@3ơ (Z) |
Максимальное ускорение по осям XY
|
1.2g |
Максимальные перемещения по осям XYZ
|
500 х 650 х 80 мм |
Максимальный вес ПП
|
3 кг |
Максимальный размер ПП
|
460 х 460 мм |
Минимальный размер ПП
|
50 х 50 мм |
Направление движения конвейера
|
слева направо, справа налево |
Рабочая площадь
|
450 х 460 мм |

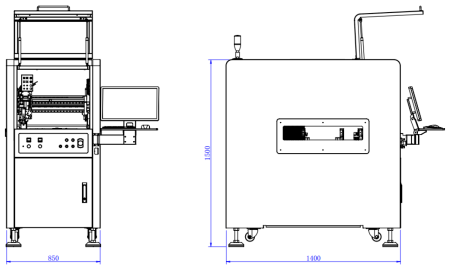

Размеры (ШхГхВ) и масса
|
850 х 1400 х 1500 мм, 850 кг |
Технологические поля на ПП для её фиксации
|
4 мм ± 2 мм (настраивается) |
Тип конвейера
|
Плоскоременной с электроприводом |
Типы приводов
|
X/Y – линейные, Z – ШВП с сервоприводом |
Толщина ПП
|
0,5 – 10 мм |
Точность позиционирования
|
± 20 мкм@3ơ (XY), ± 10 мкм@3ơ (Z) |
