Настольный дозатор IPP500SPC – это наилучшее решение для нанесения паяльных материалов на небольших производствах электроники, в лабораториях, конструкторских бюро и для всех тех, кто занимается разработкой электроники или собирает небольшие серии печатных узлов. Для таких производств зачастую неудобно использовать трафаретный принтер, поскольку изделия собираются с многочисленными ревизиями, а заказ трафарета каждый раз нецелесообразна из-за временных задержек и дополнительных финансовых затрат. С помощью данного дозатора можно наносить на печатные платы паяльную пасту, SMD-клей, можно производить инкапсуляцию микросхем, герметизацию корпусов и т.д. В зависимости от поставленной задачи подбирается дозирующая голова соответствующего типа.

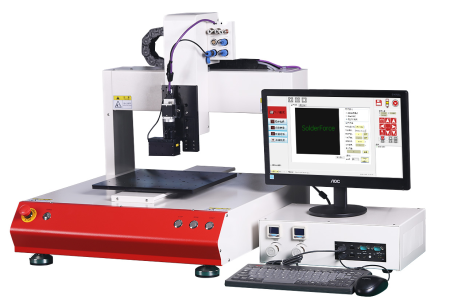

Автоматический настольный дозатор IPP500SPC с шнековой дозирующей головой создан для решения таких задач, как нанесение паяльной пасты и SMD-клея. Он довольно компактный, имеет настольное исполнение, и легко помещается на рабочий стол глубиной 900 мм. В качестве приводов по осям X, Y и Z используются надёжные ШВП с сервоприводами. Принцип дозирования шнековый, контактный. Опционально такой дозатор можно оснастить и пневматическим дозирующим клапаном, он будет работать быстрее, но менее точно. Шнековый же клапан работает гораздо точнее, что позволяет работать с компонентами до 0201.
Шнековый дозирующий механизм управляется с помощью контроллера, который регулирует скорость вращения шнека, его положение (углом поворота) и время дозирования. Поддерживается режим дозирования как точками, так и линиями, в том числе по дуге или окружности. Для точки минимальный диаметр моет достигать 180-200 микрон, что позволяет наносить паяльную пату на контактные площадки компонентов размера 0201. Для прецизионной и чёткой работы дозатор оснащён дополнительными опциями бесконтактного измерения высоты и системой вакуумной очистки иглы.
В базовый комплект поставки входят: непосредственно автоматический дозатор, шнековый дозирующий клапан и его контроллер, управляющий персональный компьютер с монитором, клавиатурой и мышью, бесконтактный лазерный датчик высоты и контактный датчик высоты с функцией калибровки, модуль очистки иглы.
Производитель
|
Solder Force |
Страна производства
|
Китай |

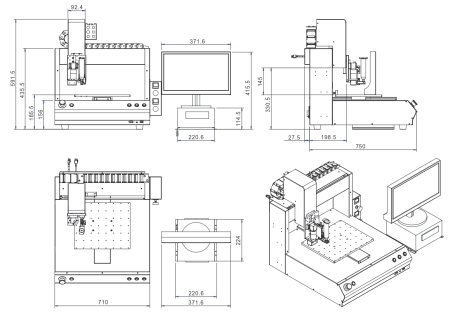

Внешние размеры
|
773 × 778 × 592 мм |
Круговой энкодер шнека
|
51200 импульсов на оборот |
Максимальная скорость перемещений
|
X/Y – 0,6 м/с, Z – 0,5 м/с |
Максимальные ускорения
|
X/Y – 0,6g, Z – 0,3g |
Повторяемость при позиционировании
|
± 0,01 мм |
Приводы перемещений по осям
|
ШВП с сервоприводом |
Размеры и вес шнекового клапана
|
81 х 32 х 218 мм, 0,42 кг |
Размеры и масса контроллера клапана
|
280 х 311 х 100 мм, 3,6 кг |
Разрешение камеры
|
1,3 Мпикс |
Скорость вращения шнека
|
до 60 об/с |
Управление
|
Промышленный компьютер |
Подключение воздуха
|
0,5 – 0,7 Мпа |
Рабочая область дозатора (X, Y, Z)
|
455 х 500 х 80 мм |
Разрешение по осям
|
0,001 мм |
