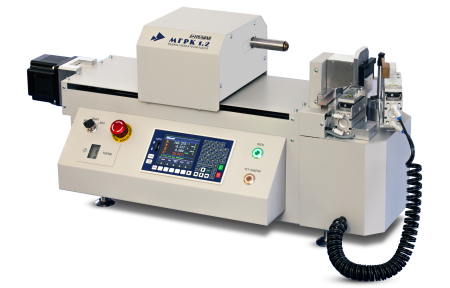

Машина МГРК 1.2 предназначена для обработки коаксиального кабеля по заданной программе. Она может работать с полужёсткими коаксиальными кабелями с оболочкой из медной или алюминиевой цельнотянутой трубки и с кабелями с пропаянной оплёткой.
По заданной программе машина МГРК 1.2 отмеряет отрезок кабеля необходимой длины, производит формовку или гибку кабеля по заданным параметрам длин прямых участков и углов по радиусу установленной оснастки и по завершению обработки отрезает кабель в указанном в программе месте.
Программное обеспечение идёт в комплекте поставки. Оно позволяет:
- управлять параметрами машины по всем 4 осям,
- вводить параметры обработки кабеля как вручную, так и с помощью импорта CAD-данных,
- сохранять и корректировать программы,
- производить 3D визуализацию модели для окончательной проверки перед началом обработки кабеля для минимизации ошибок и снижения расхода кабеля,
- производить 3D эмуляцию процесса для отладки программы.
Машина МГРК 1.2 может работать со следующими марками кабелей: EZ86, ЕZ141 и им подобные, SUC0F0RM_86, SUC0F0RM_141 и им подобные. По предварительному согласованию конфигурация машины может быть адаптирована для работы и с другми кабелями.
Основные преимущества:
- сохраняет круглую форму сечения кабеля,
- компенсирует упругие деформации в кабеле,
- возможность работать с двумя радиусами на одном типе оснастки,
- гибкость конфигурации за счёт множества вариантов оснастки под различные радиусы.
|
Производитель
|
ООО «ПЛАНАР» |
|
Масса
|
48 кг |
|
Напряжение питания от сети переменного тока
|
198-242 В |
|
Память
|
до 99 программ |
|
Диаметр обрабатываемых кабелей в зависимости от типа исполнения *
|
Исполнение А - 0,45 - 2,5 мм; Исполнение В - 1,5 - 4,0 мм; Исполнение С - 3,5 - 6,5 мм |
|
Параметры, обозначенные *
|
определяется при заказе оборудования |
|
Подключение сжатого воздуха
|
Давление 0,7 Мпа, расход 0,015 м3/час |
|
Размеры (Д х Ш х В)
|
800 х 350 х 380 мм |
|
Количество радиусов
|
2 |
|
Частота
|
50 Гц |
|
Модель
|
МГРК 1.2 |
|
Погрешность гибки кабеля
|
± 0,15 градуса |
|
Погрешность линейного перемешения кабеля
|
±0,15 мм |
|
Погрешность поворота кабеля вокруг своей оси
|
± 0,10 градуса |
|
Работа с форматами файлов
|
IGS, DXF, LSG |
|
Радиус гибки *
|
3…30 мм |
|
Угол гибки *
|
до 200 градусов |
|
Потребляемая мощность
|
0,3 кВт |
