Описание
Технология вакуумной пайки, разработанная компанией ASSCON, включает в себя достоинства как парофазной пайки, так и вакуумной пайки. Между мощными полупроводниковыми приборами и платой должно быть однородное металлическое соединение, так как это необходимо для передачи тока. Печатные платы, запаянные по технологии вакуумной пайки компании ASSCON, отличаются высоким качеством паяных соединений и отсутствием в них пустот. При работе с бессвинцовыми припоями смачивание хуже, чем при работе с припоями, содержащими свинец, а паяные соединения становятся склонными к образованную в них пустот. В системах вакуумной пайки образование пустот предотвращается еще на стадии до затвердевания припоя.

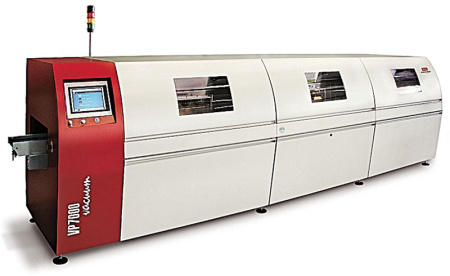

Рабочая камера, выполнена из нержавеющей стали, является основным элементом компактной многомодульной машины. Большие нагреватели крепятся с внешней стороны и защищены от воздействия внешних источников тепла. Датчики следят за температурой нагревателей, рабочей жидкости, пара и зоны охлаждения, что гарантирует высокую надежность процесса.
Основные особенности
- Удаление пустот при работе с компонентами, монтируемыми в отверстия
- Пайка разноуровневых электронных модулей
- Простая в работе система оплавления припоя
- Отсутствие кислорода в зоне предварительного нагрева и зоне оплавления
- Подходит для работы по свинцовой и бессвинцовой технологиям
- Цепной конвейер
- Встраивается в производственную линию
- Настраиваемая ширина конвейера
- Центральная поддержка печатных плат
Производитель
|
Asscon Systemtechnik-Elektronik GmbH |
Страна производства
|
Германия |
Особенности
|
Пайка корпусированных мощных компонентов на печатные платы, Конвейерная система для работы в составе производственной линии, Настройка ширины конвейера, Центральная поддержка печатных плат |
Минимальный размер печатной платы
|
100 x 60 мм |
Габаритные размеры
|
4 870 х 1 360 х 1 435 мм |
Максимальная мощность
|
15 кВт |
Требования к электричеству
|
3 фазы, 400 В, 50 Гц |
Средний расход жидкости
|
40 г/ч |
Максимальный вакуум
|
40 мбар |
Загрузка рабочей жидкостью
|
35 кг |
Средняя мощность при полной загрузке
|
5,5 кВт |
Время выхода в рабочий режим
|
40 мин |
Максимальный размер печатной платы
|
542 x 420 мм |
Средняя мощность в режиме ожидания
|
3 кВт |
Максимальная высота эл. модуля
|
60 мм |
Требования к воздуху
|
6 бар, безмасляный компрессор |
Масса (без охлаждения)
|
1 850 кг |
