Описание

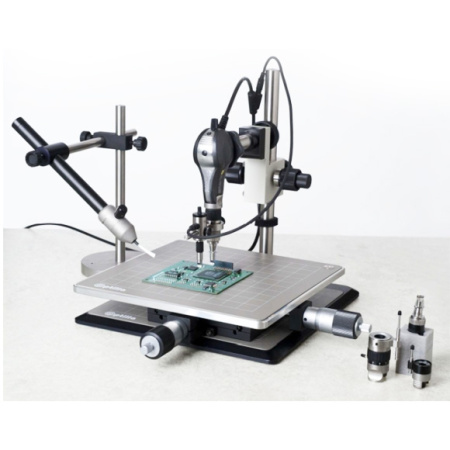

Видеомикроскопы Flexia - один из самых эффективных и экономичных инструментов контроля пайки BGA-компонентов. При замене объектива на оптическую головку с боковым зрением микроскоп превращается в эргономичный эндоскоп, который можно использовать, удерживая его в руке или закрепив на штативе.

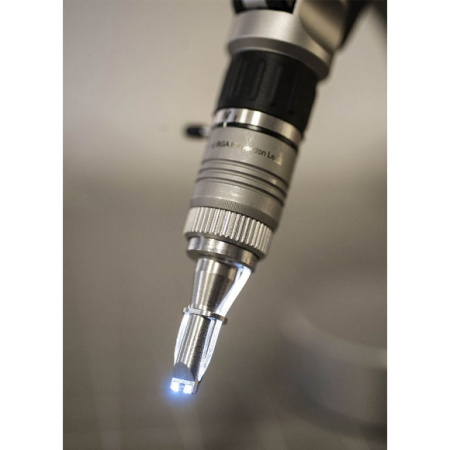

Оптическая микроголовка системы Flexia BGA настолько миниатюрна, что позволяет работать на платах с очень плотным монтажом, где расстояние между компонентами не превышает 1мм, а просвет под корпусом BGA - всего 0,05мм. Головка снабжена встроенной системой подсветки. Кроме того, при контроле BGA, как правило, вместе с эндоскопом используется оптоволоконный фонарь, обеспечивающий фоновую подсветку.
Flexia BGA отображает точную картину шариковых выводов BGA, mBGA, CSP and Flip-Chip – компонентов, через узкий зазор между компонентом и платой от 0.05мм с возможностью просмотра до 10 рядов в глубину.
Видеомикроскопы Flexia разработаны в соответствии с требованиями современного производства к многофункциональности, качеству изображения и ценовой доступности. Камеры Flexia имеют антистатическое исполнение и отвечают EN и IEC - стандартам.
В комплекте Optilia BGA Basic: Видеомикроскоп Flexia Definition 5MP, объектив 100x, антистатический объектив бокового зрения для BGA стандартный ПО OptiPix Lite, просмотр и сохранение изображения, базовый набор измерений настольная подставка для видеомикроскопов Optilia установочный CD диск, руководство пользователя и друге документы.
Основные особенности
- объектив 100x
- Объектив бокового зрения для BGA стандартный
- ПО OptiPix Lite, просмотр и сохранение изображения, базовый набор измерений
- Настольная подставка для видеомикроскопов Optilia
|
Производитель
|
Optilia Instruments |
|
Страна производства
|
Швеция |
|
Особенности
|
Объектив 100x, Объектив бокового зрения для BGA стандартный, ПО OptiPix Lite, просмотр и сохранение изображения |
|
Питание
|
Постоянный ток 5В, через USB 2.0 |
|
Фокусное расстояние, головка BGA
|
~0.5150мм со стандартным видеомикроскопом (0.8-8мм для Flexia HM) |
|
Фокусное расстояние, микроголовка BGA
|
~0.830мм со стандартным видеомикроскопом (1-8мм для Flexia HM) |
|
Поле зрения, головка BGA
|
~2-100мм со стандартным видеомикроскопом (1.3-8мм для Flexia HM) |
|
Условия эксплуатации
|
0° +45° C,макс 95% ОВ, без конденсации |
|
Графическая матрица
|
Цветная 1/3'' CMOS, ~ 5 мегапикселей (2592х1944) USB 2.0 |
|
Зазор между компонентами, головка BGA
|
~1.2-2.2мм, в зависимости от высоты компонентов |
|
Поле зрения, микроголовка BGA
|
~1.5-15мм со стандартным видеомикроскопом (1.4-8мм для Flexia HM) |
|
Размеры, масса
|
165х50x36мм, макс 200г |
|
Зазор между компонентами, микроголовка BGA
|
~1.0-1.5мм, в зависимости от высоты компонентов |
|
Размеры, масса фокусировочного штатива
|
240х240x230мм, макс 2.4кг |
|
Увеличение, головка BGA
|
~150х 3х со стандартным видеомикроскопом (250х-2х для Flexia HM) |
|
Встроенная фоновая подсветка
|
Микропризма с долговечными сверхъяркими светодиодами |
|
Размеры, масса штатива оптовол. фонаря
|
110х250x215мм, макс 1.6г |
|
Увеличение, микроголовка BGA
|
~200х 20х со стандартным видеомикроскопом (220х-2х для Flexia HM) |
