Описание

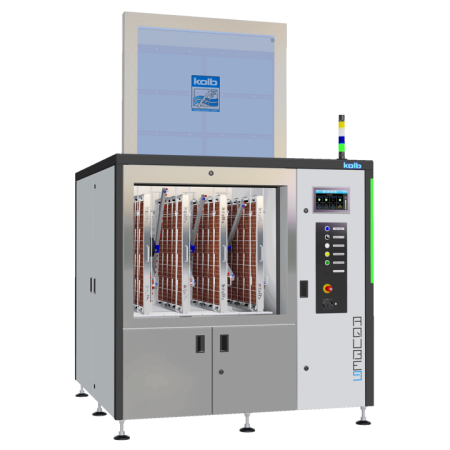

Машина AQUBE XV9 является лучшим решением для тонкой отмывки крупных серий печатных узлов любой сложности от остатков флюса, канифоли, смол, оксидов, жиров и других агрессивных загрязнений. Это простая, надёжная, экономичная и компактная для своей производительности машина, отвечающая самым серьёзным требованиям к процессу отмывки. С помощью AQUBE XV9 можно также отмывать трафареты, печатные платы с неверно нанесённой паяльной пастой, паяльные рамки при условии правильного подбора моющего средства. Рама, все элементы корпуса, роторы и рабочая камера AQUBE XV9 выполнены из нержавеющей стали.
Система отмывки AQUBE XV9 обеспечивает качественную отмывку до 100 европлат размером 100х160мм, таким образом общая площадь отмываемой поверхности составляет более 3,2 м². И всё это обеспечивается на занимаемой площади чуть более 3 м².
Цикл отмывки замкнутый, полностью автоматический и состоит из четырёх основных этапов: отмывка, ополаскивание проточной водой, деионизованной водой и сушка. Во время ополаскивания деионизованной водой автоматически контролируется удельная проводимость в баке (тест на чистоту).
Управление машиной и программирование её функций производится с помощью встроенного ПЛК EATON и 10-дюймового сенсорного дисплея. Всё ПО доступно на русском языке. Основные параметры отмывки (время цикла, температура, максимальная удельная проводимость и т.д.) настраиваются оператором, а весь процесс отображается графически с выводом основных показателей на экран.
Основные особенности
- Оборудование, технологии и моющие средства kolb разарботаны и произведены в Германии,
- Как результат, очень высокое и стабильное качество отмывки, высочайшая надёжность,
- Отмывка без слепых зон", каждый участок печатной платы отмывается несколько раз за один оборот ротора,
- Возможность отмывать крупные партии изделий,
- Малая занимаемая площадь для своей производительности,
- Низкое ресурсопотребление,
- Простое обслуживание и удобный доступ ко всем узлам,
- Готовность работать в 3 смены,
- Гарантийный срок 12 месяцев (до 24 месяцев при заключении сервисного договора и использовании моющих средств kolb),
- Возможность установки в непосредственной близости к производственной линии.
|
Производитель
|
kolb Cleaning Technology |
|
Страна производства
|
Германия |
|
Энергопотребление
|
380 В, 50 Гц, 3P+N+PE, 32 А,18,0 кВт |
|
Особенности
|
Полностью автоматическая 4-ступенчатая ультратонкая отмывка с замкнутым циклом, Загрузка до 100 европлат, Занимаемая площадь 3 м², все узлы находятся внутри корпуса машины, Низкое ресурсопотребление, низкая стоимость отмывки изделия |
|
Технология отмывки
|
kolb PowerSpray® - струи в воздухе |
|
Диаметр подключения к вытяжке
|
160 мм, требования к вытяжке 1100 м³/час |
|
Производительность
|
до 100 европлат или 3,2 м² за цикл |
|
Подключение деионизованной воды
|
коннектор для 1/2" шланга. Подключается либо внешний источник деионизованной воды заказчика, либо водопроводная вода (необходим картридж с ионообменной смолой) |
|
Подключение слива ополаскивающей жидкости
|
коннектор для 1" шланга (система откачки встроена в машину) |
|
Контуры циркуляции и баки
|
Контур А - контур моющего средства, бак А - 125 л. Контур В - контур ополаскивания пводопроводной водой, бак В - 100 л. Контур С - контур ополаскивания деионизованной водой, бак С -100 л. |
|
Подключение сжатого воздуха
|
коннектор под 8мм шланг для сжатого воздуха для опции MediumWipe® и для высокотемпературного исполнения. Требование к сжатому воздуху - сухой чистый воздух, 6-8 Бар, 100 л/мин. |
|
Подключение водопроводной воды
|
коннектор для 1/2" шланга. Требования к воде - необходим фильтр 30 мкм на входе, удельная проводимость воды на входе не хуже 350 мкСм/м, жёсткость воды на входе не хуже < 10 °dH. |
|
Система фильтрации
|
Проточный фильтр грубой очистки в рабочей камере (<2 мм), осадочный фильтр в баке (опция), фильтр тонкой очистки BB20" от 1 до 100 мкм, фильтр тяжёлых металлов HMA (опция). |
|
Полезный объём при работе с двумя корзинами (Ш х Г х В)
|
2 раза по 880 х 890 х 360 мм |
|
Габариты и масса незаправленной установки
|
1700 х 1850 х 1850 мм, 920 кг |
|
Полезный объём при работе с тремя корзинами (Ш х Г х В)
|
3 раза по 880 х 890 х 235 мм |
|
Полезный объём при работе с четырьмя корзинами (Ш х Г х В)
|
4 раза по 880 х 890 х 150 мм |
|
Размеры рабочей камеры (Ш х Г х В)
|
970 х 955 х 900 мм |
